РадиоКот >Схемы >Цифровые устройства >Бытовая техника >

Музыкальный дверной звонок

Когда возникла необходимость установить дверной звонок было два варианта: купить готовый или сделать самому.

У готовых звонков был ряд недостатков:
— встроеные мелодии не отличаются качеством и разнообразием;
— нет регулятора громкости.

Но есть готовый корпус и в некоторых моделях радиокнопка.

Поэтому за основу я взял дешевый китайский звонок с радиокнопкой и поставил в него синтезатор мелодии с регулированием громкости, блокированием включения и индикацией режима работы.

вид3

В качестве мелодии можно загрузить большинство midi файлов.
Найти популярную мелодию в формате midi не представляет большой сложности.

Чтобы сконвертировать midi в формат, пригодный для прошивки, в архиве проекта есть программа Continy45 (автор Dmitry Dubrovenko https://www.dubrovenko.ru)

Несколько мелодий включено в архив прошивки.

За основу звукогенератора взята музыкальная шкатулка
https://elm-chan.org/works/mxb/report.html

Образец ее звучания:
https://elm-chan.org/works/mxb/mg.mpg

Данная прошивка может воспроизводить одновременно 6 каналов, поэтому получается полифония.
Звучание для дверного звонка, я считаю, очень неплохое. По крайней мере гораздо лучше, чем в магазинных звонках и можно самому выбрать приятную мелодию.

— Очень простая схема.
— Большое количество доступных мелодий.
— Гибкая настройка режимов работы

Алгоритм работы музыкальной шкатулки был слегка переработан:
— Включение мелодии с помощью отдельной кнопки
— Можно заблокировать воспроизведение мелодии с помощью специального входа.
— Индикация блокировки мелодии на одном из выходов.
— Для увеличения громкости добавлен простой усилитель с регулятором громкости.

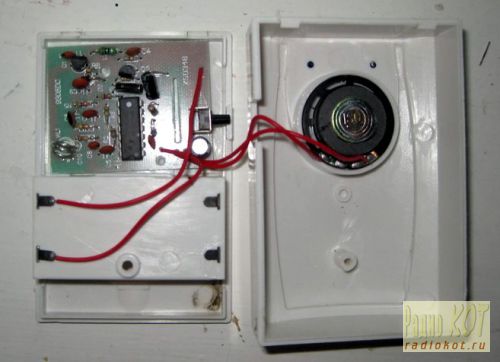

В качестве корпуса был использован радиозвонок с питанием от батареек, поэтому батарейный отсек послужил отличным местом для установки новой платы.

вид2

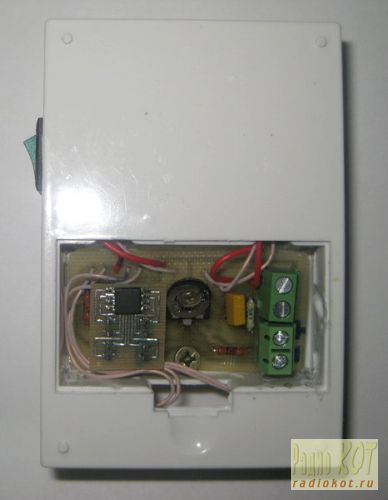

Я установил контроллер в переходник на SOIC-DIP потомучто так удобнее перепрошивать
во время отладки программы.

В качесте источника питания был применен слегка модернизированый б/п для зарядки сотового
телефона. В принципе, подойдет любой источник питания от 3 до 5В.

Из оригинального звонка микросхема звукогенератора была выпаяна, а сигнал от кнопки заводится на новую плату.

вид1

Для индикации работы применяются два светодиода: зеленый — индикатор питания, красный — блокировка звонка.

На дверь можно установить геркон и при открытии двери воспроизведение мелодии прекращается.
Так же на корпусе звонка есть переключатель для полной блокировки включения.

Схема достаточно простая.

Если не нужна вся функциональность, то схему можно еще упростить.

Если не нужно автоматическое прерывание мелодии при откртой двери, то геркон SF1 можно не ставить, но тогда лучше использовать более короткую мелодию.

Переключатель SA1 — полной блокировки звонка можно тоже не ставить, но все-таки иногда удобно полностью отключить звук звонка.

Если нет радиокнопки, то выход XS3 тоже не нужен. Т.к. это выход для питания радиомодуля

Усилитель звука сделан очень примитивным, на одном транзисторе, но для звонка этого достаточно. Транзистор подойдет любой маломощный стуктуры n-p-n.

Переменный резистор R2, регулирующий громкость, можно сделать как подстроечным, оставив его внутри корпуса, так и вынести наружу корпуса, чтобы регулировать громкость по необходимости.

Если не нужна регулировка громкости, то R2 вообще можно не ставить, соединив выход PB1 контроллера с резистором R1.

Резистор R1 регулирует максимальную громкость, поэтому его номинал можно варировать примерно от 1 до 5кОм.

Громкость сильно зависит от самого динамика. Я проверял на двух похожих динамиках 0,25Вт, 8Ом. Если на одном мелодию было еле слышно, то второй играл достаточно громко.

Сделана под размер батарейного отсека.

Было внесено немного изменений в оригинальную прошивку музыкальной шкатулки, мои изменения прокомментироаны на русском языке.

Воспроизведение начинается, когда появляется высокий уровень на входе PB0.

Если появляется высокий уровень на входе PB2, но воспроизведение прекращается и блокируется до тех пор, пока на входе PB2 не появится низкий уровень.

Уровень входа PB2 копируется на выход PB3, которому подключен сигнальный светодиод.

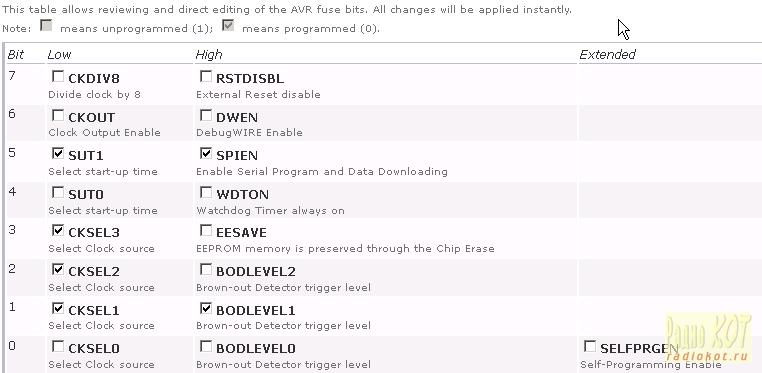

Для правильной работы прошивки необходимо установить фьюзы:

галочка означает запрограммированый фьюз (значение 0).

Параметры для команды avrdude:
-U lfuse:w:0xd1:m -U hfuse:w:0xdd:m -U efuse:w:0xff:m

Онлайн калькулятор фьюзов:
https://www.engbedded.com/fusecalc

Для удобной сборки и загрузки прошивки в проекте есть Makefile.

Чтобы использовать другую мелодию, надо подключить в исходном файле asm-файл мелодии и пересобрать прошивку.
Прошивка подключается в метке «score:»

Схема и печатная плата разработана с помощью программы Kicad.
https://www.kicad-pcb.org/display/KICAD/Download

Прошивка собиралась с помощью ассемблера avra.
Этот ассемблер совместим с оригинальным ассемблером AVR, поэтому прошивка будет собираться в AVR Studio.
Так же ассемблер есть в комплекте Proteus7: папка ToolsAVRASM.

В архиве есть готовая прошивка и схемы в формате png.

Одинаковые мелодии, взятые из разных источников могут звучать немного по разному, поэтому лучше скачать несколько вариантов мелодий, и сделать несколько вариантов прошивок, из которых выбрать наиболее приятно звучащий вариант. Так же в программе Continy45 есть ряд настроек меняющих звучание.

Можно предварительно отредактировать мелодию в midi, редакторе. Но это не так просто если не знаком с таким родом программ. Зачастую проще сковертировать мелодию в формат прошивки, а в файле с мелодией удалить часть мелодии. Этот метод не очень удобный но самый простой, если надо сократить длину мелодии.

Если сокращаете мелодию вручную, то надо смотреть, чтобы пара чисел перед EoS|en были близки по значению к предыдущей ноте.
Например мелодия должна заканчиваться так:
119, 24, E4, H4|en, 0, 25, EoS|en
Т.е. в данном случае у ноты идет числа 24, затем 25 у метки конца мелодии.

И необходимо следить, чтобы не было такого предупреждения:
Warning : A .DB segment with an odd number of bytes is detected. A zero byte is added.
Если оно появилось, значит мелодия отредатирована не верно, где-то появился лишний байт.

Данная прошивка подразумевает воспроизведение одной мелодии.
Мне этого достаточно, поэтому я не стал усложнять прошивку.

Но несложно доработать прошивку таким образом, чтобы она воспроизводила несколько мелодий.
В Attiny45 можно записать 2-3 короткие мелодии. Если надо больше мелодий, можно применить Attiny85 с 8кб флеш памяти.

Скачать проект

Можно клонировать репозиторий Mercurial:
hg clone https://bitbucket.org/kostya13/doorbell

Все вопросы в
Форум.

Как вам эта статья?	Заработало ли это устройство у вас?

Источник

Настройка заднего переключателя

Доступных нам настроек переключателя не так много:

Винт натяжения тросика (позволяет отрегулировать положение лапки переключателя точно напротив звезды кассеты)
Винт L (англ. Low – низкий; с помощью него ограничивается сдвиг лапки на нижних передачах, чтобы цепь не могла соскочить с большой звездой кассеты в спицы колеса)
Винт H (англ. High – высокий; он ограничивает сдвиг лапки на высоких передачах, чтобы цепь не могла соскочить с маленькой звезды кассеты)
Концевой регулировочный винт (позволяет регулировать расстояние между кассетой и направляющим цепь роликом переключателя скоростей)

Итак, приступим к настройке:

Устанавливаем сзади самую высокую передачу (маленькая звезда кассеты) – одной рукой крутим педаль велосипеда так, чтобы вращалось колесо, второй переключаем скорости на манетке.

Ослабляем болт фиксатора шестигранником и высвобождаем тросик.

Закручиваем до упора винт натяжения тросика на манетке (и на переключателе тоже, если таковой имеется).

С помощью винта H (если не подписан, найдите его опытным путём) регулируем положение ролика так, чтобы он находился точно напротив самой маленькой звезды кассеты. И после этого смещаем ролик чуть-чуть дальше от колеса (выкручиваем винт H на четверть оборота).

Натягиваем (сильно тянуть не нужно) тросик рукой и зажимаем с помощью фиксатора.

Одной рукой крутим педаль так, чтобы заднее колесо вращалось, второй переключаемся на манетке на 1 передачу ниже. Если цепь не перескочила на следующую звезду, то постепенно выкручиваем винт натяжения тросика на манетке, пока это не произойдёт. После этого, пробуем переключать скорости вверх и вниз и в случае необходимости немного корректируем положения винта натяжения троса.

Переключаемся на самую низкую передачу сзади (большая звезда кассеты) и крутя винт L, находим такое положение, когда лапка только начинает сдвигаться. После чего немного ослабляем (выкручиваем на четверть оборота) винт L.

Настраиваем расстояние от звезды кассеты до ролика с помощью концевого регулировочного винта. Чем меньше это расстояние, тем быстрее будут переключаться скорости, но в то же время цепь не должна задевать зубья звёзд. Обычно ближайшая звезда к траектории смещения ролика – самая большая и нужно чтобы от неё до ролика было примерно 5-6 мм (если маленькая – то 10-11 мм).

На этом настройка заднего переключателя велосипеда закончена. Переходим к переднему (если он имеется).

Разновидности

Существует несколько типов аксессуаров для оповещения прохожих и водителей транспортных средств. Наиболее распространенным являются звонки и клаксоны, а также их модернизированные варианты.

Велосипеды, самокаты, комплектующие

Обыкновенный звонок

Встречается чаще других, является наиболее простым вариантом. Ударный элемент заключается в корпус из металла. Звук издается в момент контакта язычка с корпусом. именно данная разновидность идет в комплекте.

Существует несколько преимуществ у механического звонка.

Низкая денежная стоимость. Нет необходимости изготавливать данный тип гудка самостоятельно. Его можно приобрести в любом веломагазине за 100 – 300 рублей.
Звук легко распознается пешеходами. Человек понимает, что это велосипедный звонок, и реагирует соответствующим образом.
По причине низкой денежной стоимости и распространенности, существует множество разновидностей звонка по дизайнерскому оформлению.

К недостаткам следует отнести тихий звук, для использования он не подходит. Водители транспортных средств не услышат звонок. Простота конструкции играет негативную роль в плохие погодные условия. Звонок с трудом различим или при низких температурах.

Клаксон

Является альтернативным вариантом механического звонка. Преимущества и недостатки аналогичны с разновидностью выше. Также без труда узнается пешеходами, имеет красивое дизайнерское оформление, однако слишком тихий для использования на трассе.

Клаксон с накачиваемым баллоном

Существует модернизированный тип клаксона – пневмаклаксон. Раструб подсоединяется не к груше, подключение происходит к баллону, содержащему сжатые воздушные массы. Во время использования создается большее давление на гудок, следовательно, громкость гудка увеличивается.

В систему пневмаклаксона входят следующие элементы.

Раструб звонка.
Кнопка для выпуска сжатого воздуха.
Соединительный шланг.
Баллон со сжатыми воздушными массами.

Для пневматической разновидности клаксона существуют одноразовые баллоны, которые изготавливаются в заводских условиях, обладающие возможностью многоразового использования.

В них накаченный воздух помещается при помощи специального насоса. В качестве баллона в данном случае может выступать даже обыкновенная бутылка из-под газированного напитка.

Преимуществом пневматического клаксона считается громкий звук, сравнимый с сигналом грузовой газели

Любой водитель транспортного средства обратит внимание на источник звука

К недостаткам следует отнести трудности во время использования, подготовка баллона и его фиксация занимает время. К минусам относится больной вес, что негативно сказывается на двухколесного транспортного средства.

Также готовый набор для пневмаклаксона найти затруднительно, многие изготавливают комплектующие самостоятельно. Вдадельцу придется придумывать и создавать крепления под пневматическую систему.

Электронный звонок

Современные технологии затронули и гудки для велосипедов. Постепенно распространяются электронные гудки для двухколесного транспортного средства. Конструкция подразумевает устройство небольших габаритов, оснащенное динамиком и специальным контроллером. Питание осуществляется от батарейки.

Прост и удобен во время использования. К преимуществам относят следующие факторы.

Небольшой вес. Наиболее тяжелым элементом во всей конструкции является батарея.
Разнообразие форм и дизайнерских оформлений, в Китае производится несколько десятков тысяч электронных звонок.
Также можно определить со звуковым сигналом и выбрать оптимальный.
Высокая громкость. Уровень звукового сигнала несколько ниже пневматического клаксона, однако будет значительно выше, в сравнении с механическим звонком.

К недостаткам следует отнести неестественность звука для пешехода. Не всегда водители транспортных средств и люди на тротуаре поймут, что издает звуковой сигнал.

Звонки

Простой электронный звонок для велосипеда (К561ТЛ1) При желании заменить обычный механический звонок велосипеда электронным, можно сделать такое несложное устройство, схема которого описывается здесь. Главным достоинством этого устройства является мизерный ток потребления при достаточной громкости звучания. Достигнуто это тем, что в качестве …

1 4927 0

Самодельный электронный звонок с питанием 5-15В (CD4060, BC557)

Принципиальная схема самодельного электронного звонка на микросхеме CD4060, собираем полезное устройство своими руками. Существует множество схем электронных дверных квартирных звонков. Обычно они выполнены на специализированных микросхемах — музыкальных или звуковых синтезаторах, либо …

0 4969 0

Простая защита от хулиганов для дверного звонка (К176ЛЕ6)

Схема поможет защитить электронный дверной звонок от повреждения в следствии долговременно нажатой кнопки. Квартирный звонок не рассчитан на продолжительную работу, его электромагнит может нагреться и даже загореться. Что же делать? Как обезопаситься? Можно купить электронный звонок на …

0 3507 0

Электронный дверной звонок на микросхемах CD4001 (К561ЛЕ5)

Чтобы просигнализировать о том, что кто-то пришел, можноподвесить над дверью колокольчик, на такой высоте, чтобы открывающаяся дверь его задела

Конечно, можно очень осторожно открыть дверь и придержать колокольчик рукой… Но не в этом дело, просто захотелось сделать электронный эквивалент такого …. 3 4633 0

3 4633 0

Схема простого квартирного звонка на одном транзисторе КТ3102 (солвей)

При подаче питания на схему раздается звуковой сигнал, очень похожий на птичьютрель. Питание подается через звонковую кнопку. Источник питания — батарея напряжением 9V. Режим работы транзистора по постоянному току выставляется резистором R1. Генерация зависит от С1 и С2, а так же индуктивности …

3 4345 0

Умный музыкальный звонок с секретом (561ИЕ8, УМС8)

Малышев С. Ю. г. Мариуполь На создание этого звонка меня натолкнула беседа с одним товарищем, когда мы договаривались о встрече. Суть заключалась в том, что звонить в дверь надо было несколько раз. Такая ситуация, думаю знакома многим,…

0 4360 0

Простой музыкальный звонок для квартиры (УМС8, КТ315)

Малышев С. Ю. г. Мариуполь Гораздо приятней, когда в качестве вызова, оповещающего о приходе гостей, раздается любимая мелодия, а не простой звонок. Изготовить музыкальный звонок, заменив им свой старый, довольно просто, если воспользоваться…

0 5179 0

Мелодичный энергонезависимый телефонный звонок на BA8206

Мелодичный звонок с многотональным звуком можно использовать в любых устройствах звуковых сигнализаторов. Хорошие результаты достигнуты при применении устройства в сочетании с телефонным аппаратом в качестве вызывного сигнала. На микросхеме …

0 4385 0

Схема сенсорного дверного звонока на микросхеме

Трансформатор T1—выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05… …0,5 Вт со звуковой катушкой сопротивлением 4… 50 Ом. Источник питания — батарея…

0 3399 0

Музыкальный звонок с автоматической сменой мелодии на УМС8-08

Во многих квартирах для вызова хозяйка используется музыкальный звонок. Такое устройство не сложно изготовить самостоятельно. При этом оно ничем не будет уступать выпускаемым промышленностью, но обойдется значительно дешевле. Такое устройство удобно выполнять…

0 6270 0

Звонки

1 3534 0

Самодельный электронный звонок с питанием 5-15В (CD4060, BC557)

0 3884 0

Простая защита от хулиганов для дверного звонка (К176ЛЕ6)

0 2995 0

Электронный дверной звонок на микросхемах CD4001 (К561ЛЕ5)

Конечно, можно очень осторожно открыть дверь и придержать колокольчик рукой… Но не в этом дело, просто захотелось сделать электронный эквивалент такого …. 3 3837 0

3 3837 0

Схема простого квартирного звонка на одном транзисторе КТ3102 (солвей)

3 3486 0

Умный музыкальный звонок с секретом (561ИЕ8, УМС8)

0 3860 0

Простой музыкальный звонок для квартиры (УМС8, КТ315)

0 4439 0

Мелодичный энергонезависимый телефонный звонок на BA8206

0 3813 0

Схема сенсорного дверного звонока на микросхеме

0 3020 0

Музыкальный звонок с автоматической сменой мелодии на УМС8-08

0 5613 0

Установка звонка

Любая модель дверного звонка не представляет трудностей в самостоятельной установке – не требуется никакой регулировки, за исключением выбора желаемой мелодии. Наиболее просто установить беспроводной звонок на входную дверь. Наиболее часто такие конструкции крепятся на двойной скотч, поэтому вся работа сводится к выбору места установки. Возможно, потребуется снять заводскую защиту с установленной батарейки. Новые батареи и аккумуляторы нужно устанавливать, строго соблюдая полярность.

Важно! Хоть конструкция кнопки, по заявлениям производителей, герметична, стоит позаботиться, чтобы на блок не попадала вода. Это касается не только беспроводных звонков, но и всех остальных. Проводной звонок требует предусмотреть прокладку соединительных проводов между кнопочной и звонковой частями

Обычно на длину проводов ограничений нет, но не следует использовать сильно тонкие, поскольку это может отрицательно сказаться на их надежности. Перед тем, как установить проводную конструкцию, следует внимательно ознакомиться с инструкцией по установке и надписями на клеммах подключения на звонке

Проводной звонок требует предусмотреть прокладку соединительных проводов между кнопочной и звонковой частями. Обычно на длину проводов ограничений нет, но не следует использовать сильно тонкие, поскольку это может отрицательно сказаться на их надежности. Перед тем, как установить проводную конструкцию, следует внимательно ознакомиться с инструкцией по установке и надписями на клеммах подключения на звонке.

Подключение простого звонка

Когда проводной звонок устанавливается возле входной двери в квартире, то бывает возможной установка частей звонка напротив друг друга по разные стороны стены. Такой вариант наиболее прост, поскольку провода от кнопки проходят сквозь отверстие в стене непосредственно на сигнальное устройство. Дополнительно требуется прокладка проводов к распределительной коробке или к розетке питания. При ремонтных работах нужно предусмотреть штробы для прокладки проводов, в противном случае нужно использовать пластиковый кабель-канал. Перед подключением проводов к сети ее нужно обесточить, выключив автоматический выключатель питания на силовом щитке.

Важно! Если производится ремонт или установка дверного звонка старой системы с непосредственным питанием от сети переменного тока, то прокладку и крепление проводов следует производить с осторожностью. Изоляция нигде не должна нарушаться. Также важно соблюдать правильность подключения нулевого и фазного проводников установленного звонка

Также важно соблюдать правильность подключения нулевого и фазного проводников установленного звонка

Также важно соблюдать правильность подключения нулевого и фазного проводников установленного звонка. Наиболее практичной конструкцией являются беспроводные квартирные звонки

Во-первых, они имеют наиболее простое подключение, во-вторых, не требуют подачи отдельного питания. Радиозвонок настолько прост в установке и регулировке, что с этим может справиться даже совершенно неподготовленный человек. Установка и настройка более сложных конструкций, таких, как видеозвонки, особенно работающих по GPRS или Wi-Fi, требуют наличия некоторого опыта и практики

Наиболее практичной конструкцией являются беспроводные квартирные звонки. Во-первых, они имеют наиболее простое подключение, во-вторых, не требуют подачи отдельного питания. Радиозвонок настолько прост в установке и регулировке, что с этим может справиться даже совершенно неподготовленный человек. Установка и настройка более сложных конструкций, таких, как видеозвонки, особенно работающих по GPRS или Wi-Fi, требуют наличия некоторого опыта и практики.

Принцип работы простейшего электрического звонка

Самые первые звонки для дома были основаны на явлении электромагнетизма и с некоторыми изменениями существуют до сих пор. В устройство звонка входит электромагнит, который при прохождении через него тока притягивает якорь (металлическую пластинку) с закрепленным на нем молоточком, небольшим металлическом грузиком. Отклоняясь, молоточек бьет по металлической чашке, колокольчику, издавая звук.

Одновременно якорь связан с группой контактов и при отклонении размыкает их. Размыкание контактов приводит к прекращению тока через электромагнит, и якорь под действием пружины возвращается назад, вновь замыкая контакты. Такой процесс продолжается до тех пор, пока нажата кнопка звонка, замыкающая цепь питания электромагнита. Кнопка располагается снаружи помещения с таким расчетом, чтобы ее мог достать рукой посетитель.

Частота ударов молоточка дверного звонка по чашке зависит от массы грузика, жесткости возвратной пружины и расстояния от молоточка до чашки. Регулировкой этих элементов можно достичь не только желаемой частоты, но в некоторой степени громкости звучания.

Простейшая конструкция

В некоторых конструкциях устанавливают две металлические чашки, чтобы молоточек бил по одной из них, притягиваясь к электромагниту, а по другой, возвращаясь на место. Проводной звонок такой простой конструкции существует не одно десятилетие и отличается высокой надежностью.

Обратите внимание! В конструкции телефонных аппаратов старой конструкции с дисковыми номеронабирателями установлены полностью аналогичные звонки. Это приводило к тому, что многие любители переделывали звонки телефонов для работы в качестве дверной сигнализации

Суть переделки заключалась в адаптации электромагнита для работы с сетью переменного тока (напряжение вызова в телефонной линии составляет 80-100В).

Подобная конструкция дверного звонка работает непосредственно от сети переменного тока 220В. С одной стороны, это упрощает конструкцию и подключение, избавляя от необходимости установки блока питания, с другой, имеется опасность удара электрическим током, особенно, если кнопка звонка установлена на улице, на входной двери или калитке. Именно по этой причине сетевые звонки получили преимущественное распространение в квартирах, где попадание влаги на них маловероятно.

Как сделать звонок на велосипед своими руками

Собран звонок на двух транзисторах разной структуры по схеме несимметричного мультивибратора. Когда нажата кнопка SВ1, на мультивибратор подается питание от источника GВ1, и он начинает вырабатывать импульсы тока, которые проходят через звуковую катушку динамической головки ВА1. Частота импульсов, а значит, высота звука, зависит от емкости конденсатора С1 и сопротивления резистора R1 и при указанных на схеме номиналах равна примерно 1000 Гц. Чтобы повысить частоту звука, достаточно уменьшить емкость конденсатора или сопротивление резистора.

Оба транзистора в звонке должны быть германиевые, VТ1 — структуры n-p-n (любой из серий МП35—МП38), VТ2 — структуры p-n-p (любой из серий МП39—МП42). Конденсатор — МБМ или другой бумажный, резистор — МЛТ мощностью 0,25 Вт (МЛТ-0,25). Динамическая головка — мощностью 0,1—0,5 Вт, со звуковой катушкой сопротивлением 6—10 Ом. Хорошие результаты получаются, например, с динамической головкой 0,25ГД-19, внешние размеры которой 63X63X20 мм. Источник питания — батарея 3336 (от карманного фонаря) или три последовательно соединенных элемента 373 («Сатурн»). Кнопка может быть любой конструкции, но возможно меньших габаритов.

Детали звонка можно разместить в корпусе из изоляционного материала (текстолит, органическое стекло) или из металла (алюминий, дюралюминий). В передней стенке корпуса должно быть вырезано отверстие напротив диффузора динамической головки и закрыто неплотной тканью или декоративной решеткой. Задняя стенка корпуса съемная. Внутри к ней крепят источник питания (батарею 3336, для батареи из элементов корпус придется взять больших габаритов), а снаружи — металлическую скобу для установки звонка на стойке руля. Кнопку лучше всего разместить на правой ручке руля так, чтобы она не мешала во время езды, но в то же время ее было удобно нажимать.

Определение неисправностей посредством панели управления и что делать при её отсутствии

Вам очень повезло, если ваш электрический двухколёсный друг оборудован современной продвинутой панелью управления, имеющей возможность демонстрировать коды неисправностей электроники. В этом случае, проблема выявляется очень легко.

Однако если аппарат не оснащён таким полезным приспособлением, то придётся разбираться собственным умом либо же воспользоваться услугами специалиста. Чтобы узнать, нужен ли ремонт конкретной детали или наоборот, чтобы удостовериться в её работоспособности, можно прибегнуть к упрощённой методике диагностики. А сделать потребуется следующее: устанавливаем «подозрительную» деталь на другой электробайк.

Если проверка покажет, что тестируемый элемент является причиной отказа средства передвижения, нужно либо отремонтировать его, либо заменить на новый. А вот если после установки на другую машину, не будет наблюдаться никаких изменений, то причина в чём-то другом.

Детали и налаживание

Что касается громкости звука, нужно учесть что при работе на частоте резонанса пьезоэлектрический звукоизлучатель звучит в несколько раз громче. Поэтому, при налаживании подбор частоты генератора тона (резистором R2) нужно выполнять не по наиболее приятному, а по наиболее громкому звуку. Частоту прерывания (R1) можно установить по наиболее приятному, по вашему мнению, характеру звучания.

Рис. 2. Печатная плата для схемы велосипедного звонка.

Монтаж выполнен на печатной плате из фольгированного стеклотекстолита. Корпусом служит корпус от квадратной влагозащищеной электророзетки. Её содержимое (колодка с контактами) удалено.

Вместо него туда установлена эта плата, источник питания, а в углубление для вилки установлен пьезоэлектрический звукоизлучатель. Кнопка S1 микротумблерная, без фиксации, расположена на торцевой части корпуса.

Коленев О. РК-2017-05.

Так как велосипедисты — это полноправные участники дорожного движения, то они согласно ПДД должны подавать предупредительные звуковые сигналы. С помощью звонка велосипедист может предупредить пешеходов или других участников движения о своих намерениях.

— звонок ударного действия (классический);
— клаксон;
— электронный звонок.

Велосипедный звонок ударного действия

Это простейший ударный механизм, который находится внутри корпуса и ударяет по его стенкам. Оптимальная форма корпуса велосипедного звонка и необходимое усилие ударного механизма подбирается для получения громкого звука определённой тональности.

Клаксон

Велосипедный звонок типа клаксон, сейчас можно встретить только на детских и подростковых велосипедах, но раньше использовался и для взрослых. Принцип действия клаксона простой — при надавливании на грушу, воздух проходит сквозь «пищалку», которая издаёт звуковые колебания. Чтобы усилить эффект, применяют раструб, он увеличивает мощность звука.

Электронный велосипедный звонок

В электронном звонке находится генератор звука, который усиливается и поступает на динамик. В электронном звонке используют широкую гамму звуков — от сирены, до отрывков музыкальных произведений. Источниками питания электронного звонка являются батарейки, аккумуляторы или генератор электричества велосипеда.

Бывает, что велосипедный звонок выполняют в виде красивого стильного аксессуара.

Боковые светоотражатели как правило устанавливаются на спицах колес и они имеют жёлтый или оранжевый цвет. Многие велосипедисты, особенно продвинутые не очень любят отражатели на спицах, они нарушают центровку колеса. Такое происходило в случае со старыми отражателями…

Первая компактная бесконтактная динамо – машина для велосипеда. Новое изобретение, которое может сделать революцию в оснащении велосипеда электрооборудованием…

Чтобы велосипедная фара в полной мере выполняла функции, которые на неё возлагаются, к ней предъявляются определённые требования…

Все знают слово светодиод. При его произнесении у обывателя возникают ассоциации с маленькой красной, белой или другого цвета светящейся точкой, которая символизирует, что работает какая-то функция или прибор включен. Но светодиоды бывают разные…

Генератор электричества или динамо изобрёл в 1827 году А. И. Йедлик – венгерский электротехник и физик. Это произошло на шесть лет раньше, чем такое же изобретение представил миру Сименс, но Йедлик не запатентовал его…

Здравствуйте, друзья! Сегодня мы поговорим о такой, казалось бы, незначительной вещице, как велосипедный звонок
. Чего уж греха таить, большинство велосипедистов считают звонок на руле ненужным архаизмом и катают без него. А зря! Ведь в некоторых странах эксплуатация велосипеда без велозвонка запрещена.

Так, в пункте 6.2 Правил дорожного движения Украины содержится требование к оснащению велосипеда звуковым сигналом: «Велосипедист имеет право управлять велосипедом, который оборудован звуковым сигналом и световозвращателями…»
. Далее, в пункте 6.6 прямо прописано: «Запрещается управлять велосипедом с неисправным тормозом, звуковым сигналом…»
.

Аналогичные требования изложены в пунктах 194.7 и 200 ПДД республики Беларусь.

Улавливаете? 80 процентов украинских и белорусских велосипедистов фактически являются злостными нарушителями ПДД, хотя бы из-за отсутствия звукового сигнала. И если ГАИ до сих пор закрывает глаза на нарушение велосипедистами Правил, то где гарантия, что лично Вы не станете первым оштрафованным велосипедистом?

В Правилах дорожного движения Российской Федерации пока нет требования оснащать велосипеды звуковым сигналом. К счастью или к сожалению – не знаю. Пусть каждый сам для себя решает, нужен ему звонок или нет. Но если вы решили приобрести велозвонок, то читаем далее…

Разновидности велозвонков

Под эту категорию попадает великое множество звонков, принцип работы которых следующий: металлический молоточек стучит по металлическому корпусу звонка. Вся проблема этих велозвонков в том, что они эффективны только для пешеходов. Водитель, сидящий в автомобиле такой звонок просто не услышит. Плюсы: высокая надежность и крайне низкая цена (от 3 долларов).

Дудка с грушей
– пожалуй, наиболее устаревшая разновидность велосипедных звонков, которая, тем не менее, все еще используется на растабайках и детских велосипедах.

Пневмодудка (пневмоклаксон)
– представляет собой собственно дудку, которая крепится на руль велосипеда и пластиковый баллон со сжатым воздухом, который устанавливается во флягодержатель и накачивается обычным велонасосом . Яркий представитель: велодудка Samui Air Zound. По утверждению производителя подобная дудка выдает рев мощностью от 30 до 115 децибелл (мощность регулируемая). По субъективным ощущениям – ревет словно гудок паровоза или огромной фуры. Это – плюс. Есть и минусы: громоздкость, не слишком привлекательный дизайн, сигнал дудки слишком мощный для пешеходов, которые очень пугаются и нервничают. Цена подобного девайса стартует от 25 долларов.

В электрическом (электронном) велосипедном звонке
звук генерируется небольшим динамиком. Питание – одна или несколько батареек. Существуют разные модели электрических звонков: с возможностью выбора сигнала, с регулируемой мощностью, обычных и водонепроницаемых. К преимуществам таких велозвонков можно отнести компактность, надежность и невысокую цену. Хороший электрозвонок с мощным сигналом можно купить всего за 15-20 долларов. Однако, и в этой бочке меда есть своя ложка дегтя: пешеходы не всегда ассоциируют сигнал электрического звонка с велосипедом и поэтому могут его игнорировать. С автомобилями подобной проблемы обычно не возникает.

Короче, выбрать есть из чего.

В завершение статьи я бы еще раз хотел подчеркнуть, что в Украине и в Беларуси запрещается управлять велосипедом, не оборудованным исправным звуковым сигналом. А велосипедистам из других стран я бы рекомендовал рассматривать велозвонок в качестве дополнительного средства обеспечения личной

Велосипедный звонок используется с целью обрать на себя внимание, чтобы вас заметили на дороге. Многие производители, особенно бюджетного сегмента, предлагают предустановленные звонки, но на велосипедах спортсменов звуковой сигнал встречается редко.

Выбор и монтаж велокрючков

Наиболее простой и дешевый способ крепления велосипеда – это использование велокрючков, которые разделяются на две большие группы:

Настенное крепление для велосипеда в виде крючков для горизонтального хранения может быть одним из следующих видов:

Отдельные крючки, устанавливаемые на стену

Крепление в виде крючков, установленных на раме

Крюки для вертикального подвешивания:

Устройство для подвешивания велосипеда к потолку

Устройство для вертикального подвеса

Монтаж крючков не вызывает сложностей. Для установки необходимо:

Сверление отверстий для крепления крючков

Подготовка к креплению крючка

Источник

Создание звуковых эффектов раньше требовало кучи транзисторов или цифровых микросхем. Помню лет 20 назад собирал схему под названием «имитатор шума прибоя и крика чаек». Работала, конечно, но плата там была неслабая… Сейчас всё намного проще и доступнее – просто покупаете на Али (ссылка внизу) звуковой модуль для игрушки перезаписываемый и получаете возможность на микрофон любой фрагмент речи, мелодии или звукового эффекта записать. Его основа – спец микросхема ISD1820. Она может хранить в энергонезависимой памяти информацию (аудио) до 100 лет с количеством циклов стирания/записи 100.000. Время для записи одного сообщения 8-20 секунд в зависимости от сопротивления резистора вывода 10.

Характеристики звукового модуля

Микросхема ISD1820;
Напряжение питания: 3…5 В;
Встроенный микрофон;
Может записывать до 10 секунд аудиозаписи;
Высокое качество аудиозаписи;
Поддерживает единоразовое и циклическое воспроизведение;
Модуль может управляться микроконтроллером;
Размеры устройства: 54 х 38 х 18 мм;
Цена примерно 150 рублей.

Схема электрическая включения ISD1820

Перемычка SW1 переводится в замкнутое положение, для сквозного прохождения звука от микрофона если используется внешний усилитель.
Перемычка SW2 переводится в замкнутое положение, если необходимо бесконечное циклическое воспроизведение записи.

Мощности достаточно для подключения динамика до 1 ватта. Звук при этом средней громкости. Субъективно маловато высоких, но в принципе чёткость на уровне. С самостоятельным подключением справится даже чайник, ведь всё что требуется от человека – подать питание. А остальное уже собрано на плате: микрофон, кнопки, светодиод и так далее. Даже динамичек через разъём подключен.

Если же вы упорно желаете сэкономить и спаять девайс своими руками – вот архив с платой. От аккумулятора оно тянет 0,2 мА при молчании и 40 мА на проигрывании звука. Верхняя граница напряжения питания не менее 8 вольт (случайно подал и ничего не сгорело – работало).

Сферы использования модуля

Применение самое широкое, тем более питается блок от стандартной литий-ионной батареи или аккумулятора – дверной звонок с возможностью установить любой эффект (хоть голос любимой тёщи или мелодию из Звёздных Воинов), озвучивание событий в устройствах сигнализаций, автоматики, систем контроля. Я, например, встроил плату в самодельный супер-бластер, про который рассказывал тут. Ребёнок очень и очень доволен – побегал, пострелял, надоело – поднёс его к колонке АС и нажав «запись» установил в память микросхемы другой эффект (лазер, автомат, пушка, шокер и т. д.) найденный в интернете или фильме.

Не сомневаюсь, что в продаже есть (или появятся потом) и другие аналогичные модули, но и этого хватает с головой, разве что время записи чуть продлить…

Источник

Микросхема HT2887 представляет собою генератор звуковых эффектов и мелодий.

Напряжение питания = 2,4…5,0 В;
Возможность независимого воспроизведения до восьми различных звуковых эффектов или до трех мелодий;
Ток потребления в дежурном режиме (при напряжении питания ЗВ) = 1 мкА;
Объем памяти для мелодий = 128 нот;
Объем памяти для звуковых эффектов = 256 нот;
Производственное программирование на генерацию гудения, звонка, сигнала тревоги, мелодии и т.д.
Диапазон рабочих температур = -20…+70°C.

Номинал	Корпус
HT2887-8DIP-A-0	DIP-8
HT2887-8 DIP-B-0	DIP-8
HT2887-16DIP-A-0	DIP-16
HT2887-16DIP-B-0	DIP-16
HT2887-18 DIP-A-0	DIP-18
HT2887-18 DIP-8-0	DIP-18

Структурная схема интегральной микросхемы

Назначение выводов микросхемы (суффикс А-О)

#	СИМВОЛ	НАЗНАЧЕНИЕ
DIP-8	DIP-16	DIP-18
1	2	1	GND	Общий вывод
2	3	2	LO1	Выход для управления светодиодом или пьезоизлучателем
3	—	3	LO2	Выход для управления светодиодом или пьезоизлучателем
4	—	4	TEST3	Вход испытательных сигналов 3
—	4	5	DEMO	Вход управления
—	5	6	key8	Вход управления 8
—	6	7	key7	Вход управления?
—	7	8	KEY6	Вход управления 6
—	8	9	KEY5	Вход управления 5
—	9	10	key4	Вход управления 4
—	10	11	KEY3	Вход управления 3
—	11	12	key2	Вход управления 2
—	12	13	KEY1	Вход управления 1
5	13	14	Vdd	Напряжение питания
6	14	15	TEST1	Вход испытательных сигналов 1
—	15	16	OUT	Выход
7	16	17	OSC1	Вход генератора
8		18	osc2	Выход генератора

Назначение выводов микросхемы (суффикс В-О)

#	СИМВОЛ	НАЗНАЧЕНИЕ
DIP-8	DIP-16	DIP-18
—	3	—	LO1	Выход для управления светодиодом или пьезоизлучателем
2	2	1	GND	Общий вывод
3	4	2	LO2	Выход для управления светодиодом или пьезоизлучателем
—	5	3	TEST3	Вход испытательных сигналов 3
4	6	4	DEMO	Вход управления
—	—	5	KEY8	Вход управления 8
—	—	6	key7	Вход управления?
—	—	7	KEY6	Вход управления 6
—	7	8	KEYS	Вход управления 5
—	8	9	KEY„	Вход управления 4
—	9	10	KEY3	Вход управления 3
—	10	11	KEY2	Вход управления 2
—	11	12	KEY1	Вход управления 1
5	12	13	VDD	Напряжение питания
6	13	14	TEST1	Вход испытательных сигналов 1
—	14	15	TEST2	Вход испытательных сигналов 2
7	15	16	OUT	Выход
8	16	17	OSC1	Вход генератора
1		18	OSC2	Выход генератора

Цоколевка микросхемы

Схема типового включения

Источник
