Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. д. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором. Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и  NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

• Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).
• Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.



  Проверка биполярного PNP транзистора мультиметром

• Если щупами касаемся эмиттера и коллектора, показаний никаких нет, в обеих вариантах переходы оказываются запертыми.

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

• Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
• Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
• При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем (не перегружая теорией), как проверить работоспособность различных типов транзисторов (npn, pnp, полярных и составных) пользуясь тестером или мультиметром.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

1. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

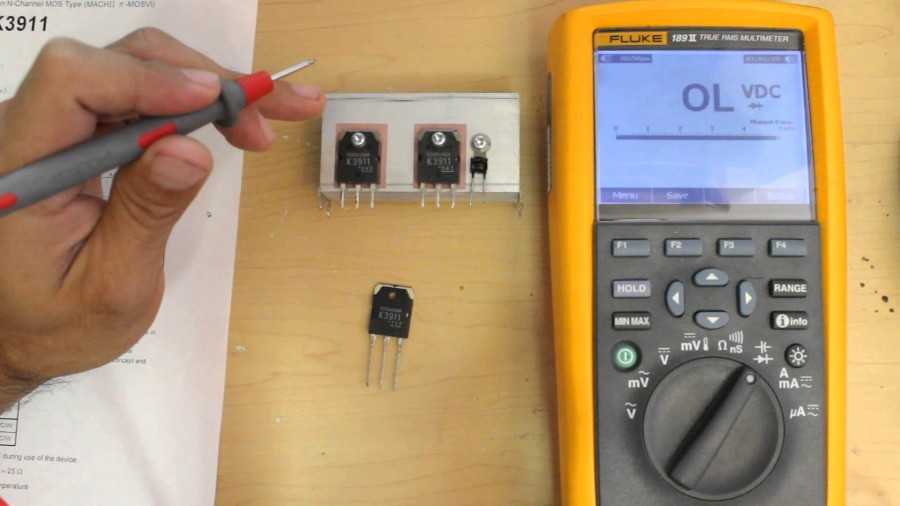

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

1. Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
2. Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
3. Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
4. Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
5. Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Обозначение:

• Т – тестируемый элемент, в нашем случае КТ827А.
• Л – лампочка.
• R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

1. Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
2. Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить однопереходной транзистор

В качестве примера приведем КТ117, фрагмент из его спецификации показан на рисунке 8.

Проверка элемента осуществляется следующим образом:

Переводим мультиметр в режим прозвонки и проверяем сопротивление между ножками «Б1» и «Б2», если оно незначительное, можно констатировать пробой.

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Чем проверить резистор — омметром. А диод? Мультиметром. А конденсатор? Ёмкостеметром. А транзистор…? Но не проще ли купить один прибор, который и будет проверять работоспособность и основные параметры светодиодов, диодов, конденсаторов, транзисторов, резисторов и прочих радиоэлементов. В общем пришло время покупки такого транзистор-тестера на Алиэкспрессе, тем более цена его меньше 30 долларов. Толчком же послужил ремонт стиральной машинки автомата, где для того чтобы проверить электролиты — пришлось бежать к знакомому радиолюбителю. У него-то и заметил такой прибор, сразу воспылав к нему симпатией (к прибору естественно).

На китайском сайте имелось штук 5 основных моделей из недорого ценового сегмента. Решил купить лучшее из худших — транзисторный тестер Т7. Его выгодно отличает наличие корпуса (у многих они так и остаются бескорпусными), литиевый аккумулятор вместо Кроны 9В и цветной красивый дисплей. Ещё там есть возможность расшифровки ИК сигнала, так что приборчик вышел полный шикардос!

Проверка простой схемой включения транзистора

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как “ключ”. Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора.
Это очень важно, иначе транзистор “сгорит” во время проверки. Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании – гаснуть. Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

Проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

Вместо эпилога.

Немного замечаний по маломощным биполярным транзисторам ( не зря же я для них режимы предусмотрел?). Почему-то радиолюбители наибольшее внимание при построении усилителей на транзисторах уделяют ( и то в лучшем случае) подбору идентичных экземпляров для оконечного каскада.

Между тем, на входе усилителя чаще всего используют дифференциальные каскады или реже двухтактные. При этом напрочь забывается, что для получения от диф. каскада как и от двухтактного по максимуму всех его замечательных свойств транзисторы в таком каскаде также должны быть подобраны!

Более того, для обеспечения максимально близкого температурного режима корпуса транзисторов дифкаскада лучше склеить между собой (или прижать друг к другу хомутиком), а не разносить по разным сторонам платы. Применение во входном каскаде интегральных транзисторных сборок устраняет эти проблемы, но такие сборки порой стоят дорого или просто не доступны радиолюбителям.

Поэтому подбор маломощных транзисторов входного каскада остаётся актуальной задачей, и предлагаемый прибор для проверки транзисторов может существенно облегчить этот процесс. Тем более, что один из выбранных для измерения режимов — ток 5мА, чаще всего и является током покоя первого каскада. А на каком токе проводит измерения китайский мультиметр???

Удачного творчества!

Главный редактор «РадиоГазеты».

Какой мультиметр будем использовать?

В качестве мультиметра использовался многофункциональный мультитестер Victor VC9805+, хотя для измерений подойдёт любой цифровой тестер, вроде всем знакомых DT-83x или MAS-83x. Такие мультиметры можно купить не только на радиорынках, магазинах радиодеталей, но и в магазинах автозапчастей. Подходящий мультиметр можно купить в интернете, например, на Алиэкспресс.

Вначале проведём проверку кремниевого биполярного транзистора отечественного производства КТ503. Он имеет структуру n-p-n. Вот его цоколёвка.

Для тех, кто не знает, что означает это непонятное слово цоколёвка, поясняю. Цоколёвка — это расположение функциональных выводов на корпусе радиоэлемента.

Для транзистора функциональными выводами соответственно будут коллектор (К или англ. — С), эмиттер (Э или англ.

— Е), база (Б или англ. — В).

Сначала подключаем красный (+) щуп к базе транзистора КТ503, а чёрный (-) щуп к выводу коллектора. Так мы проверяем работу p-n перехода в прямом включении (т. е. когда переход проводит ток). На дисплее появляется величина пробивного напряжения. В данном случае оно равно 687 милливольтам (687 мВ).

Далее не отсоединяя красного щупа от вывода базы, подключаем чёрный («минусовой») щуп к выводу эмиттера транзистора.

Как видим, p-n переход между базой и эмиттером тоже проводит ток. На дисплее опять показывается величина пробивного напряжения равная 691 мВ. Таким образом, мы проверили переходы Б-К и Б-Э при прямом включении.

Чтобы удостовериться в исправности p-n переходов транзистора КТ503 проверим их и в, так называемом, обратном включении. В этом режиме p-n переход ток не проводит, и на дисплее не должно отображаться ничего, кроме «1». Если на дисплее единица «1», то это означает, что сопротивление перехода велико, и он не пропускает ток.

Чтобы проверить p-n переходы Б-К и Б-Э в обратном включении, поменяем полярность подключения щупов к выводам транзистора КТ503. Минусовой («чёрный») щуп подключаем к базе, а плюсовой («красный») сначала подключаем к выводу коллектора…

…А затем, не отключая минусового щупа от вывода базы, к эмиттеру.

Как видим из фотографий, в обоих случаях на дисплее отобразилась единичка «1», что, как уже говорилось, указывает на то, что p-n переход не пропускает ток. Так мы проверили переходы Б-К и Б-Э в обратном включении.

Если вы внимательно следили за изложением, то заметили, что мы провели проверку транзистора согласно ранее изложенной методике. Как видим, транзистор КТ503 оказался исправен.

Разборка

Конечно решил заглянуть под крышечку. Внутри та-же знакомая плата, что и в младших моделях. Подозреваю, что всё отличие заключается в прошивке и организации питания. Ну и ладно.

Что такое транзистор

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Транзистор один из основных компонентов микросхем и электрических схем

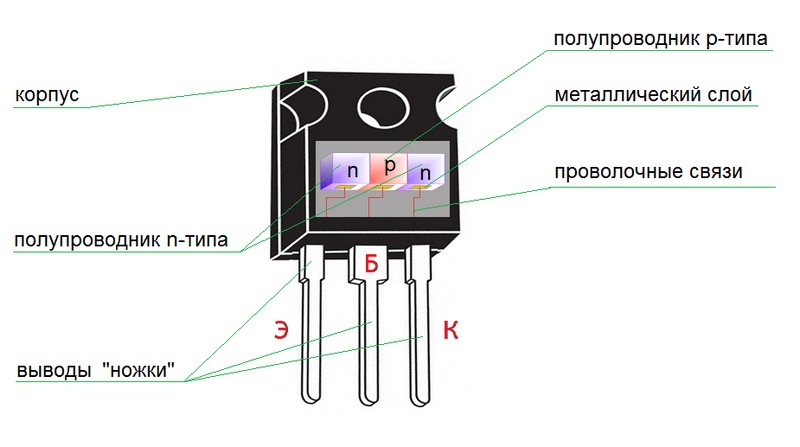

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Принцип работы полевого транзистора

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

Неудобства при использовании:

1. При каждом измерении нужно сначала приложить деталь к контактным площадка, а потом нажимать кнопку «Тест», причем времени проходит от момента включения до измерения не так мало.
2. Если тестируемый компонент сгорел с КЗ всех трех ножек, то в этом случае тестер перейдет в режим самотестирования.
3. Нет подсветки индикатора. Я подозреваю что просто не впаяли самые правые два пина на плате индикатора. Они кстати помечаются как «А» и «К».
4. Светодиодик индицирующий включение прибора горит очень ярко.
5. В тестере прошита старая программа, на профильных форумах, есть более свежие, у которых более удобно показывается распиновка компонента по ножкам.
6. Две клеммы непонятно какие, провод в них не зажмешь. Только штыри.

А вот и сама плата, маркировку Меги соскребли.

И вот не распаянная часть платы. На ней оказалась схема модуля обеспечивающей работу тестера от литиевого аккумулятора.

Собственно название редакции «Booster edition».

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

1. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Инструкция проверки тестером

Тестеры различаются по видам моделей:

1. Существуют приборы, в которых конструкцией предусмотрены устройства, позволяющие измерить коэффициент усиления микротранзисторов малой мощности.
2. Обычные тестеры позволяют осуществить проверку в режиме омметра.
3. Цифровой тестер измеряет транзистор в режиме проверки диодов.

В любом из случаев существует стандартная инструкция:

1. Прежде, чем начать проверку, необходимо снять заряд с затвора. Это делается так – буквально на несколько секунд заряд необходимо замкнуть с истоком.
2. В случае, когда проверяется маломощный полевой транзистор, то перед тем, как взять его в руки, обязательно нужно снять статический заряд со своих рук. Это можно сделать, взявшись рукой за что-нибудь металлическое, имеющее заземление.
3. При проверке стандартным тестером, необходимо в первую очередь определить сопротивление между стоком и истоком. В обоих направлениях оно не должно иметь особого различия. Величина сопротивления при исправном транзисторе будет небольшой.
4. Следующий шаг – измерение сопротивления перехода, сначала прямое, затем обратное. Для этого необходимо подключить щупы тестера к затвору и стоку, а затем к затвору и истоку. Если сопротивление в обоих направлениях имеет разную величину, триодное устройство исправно.

Проверка транзистора IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.

Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

IGBT-транзисторы с напряжением коллектор-эмиттер

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

Важно!Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.

Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Проверка транзистора мультиметром без выпаивания из микросхемы

Полезный совет!Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Проверка транзистора цифровым мультиметром

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность.

Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.

Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями.

Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром.

Для начала нужно понять, что биполярный транзистор можно условно представить в виде двух диодов, так как он состоит из двух p-n переходов. А диод, как известно, это ничто иное, как обычный p-n переход.

Вот условная схема биполярного транзистора, которая поможет понять принцип проверки. На рисунке p-n переходы транзистора изображены в виде полупроводниковых диодов.

Устройство биполярного транзистора p-n-p структуры с помощью диодов изображается следующим образом.

Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p. Этот факт нужно учитывать при проверке. Поэтому покажем условный эквивалент транзистора структуры n-p-n составленный из диодов. Этот рисунок нам понадобиться при последующей проверке.

Транзистор со структурой n-p-n в виде двух диодов.

Суть метода сводиться к проверке целостности этих самых p-n переходов, которые условно изображены на рисунке в виде диодов. А, как известно, диод пропускает ток только в одном направлении. Если подключить плюс (+) к выводу анода диода, а минус (-) к катоду, то p-n переход откроется, и диод начнёт пропускать ток. Если проделать всё наоборот, подключить плюс (+) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.

Если вдруг при проверке выясниться, что p-n переход пропускает ток в обоих направлениях, то значит он «пробит». Если же p-n переход не пропускает ток ни в одном из направлений, то значит переход в «обрыве». Естественно, что при пробое или обрыве хотя бы одного из p-n переходов транзистор работать не будет.

Обращаем внимание, что условная схема из диодов необходима лишь для более наглядного представления о методике проверки транзистора. В реальности транзистор имеет более изощрённое устройство.

Функционал практически любого мультиметра поддерживает проверку диода. На панели мультиметра режим проверки диода изображается в виде условного изображения, который выглядит вот так.

Думаю, уже понятно, что проверять транзистор мы будем как раз с помощью этой функции.

Небольшое пояснение. У цифрового мультиметра есть несколько гнёзд для подключения измерительных щупов. Три, а то и больше. При проверке транзистора необходимо минусовой щуп (чёрный) подключить к гнезду COM (от англ. слова common – «общий»), а плюсовой щуп (красный) в гнездо с обозначением буквы омега Ω, буквы V и, возможно, других букв. Всё зависит от функционала прибора.

Почему я так подробно рассказываю о том, как подключать измерительные щупы к мультиметру? Да потому, что щупы можно элементарно перепутать и подключить чёрный щуп, который условно считается «минусовым» к гнезду, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет неразбериху, и, как следствие, ошибки. Будьте внимательней!

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Обзор моделей

На рынке представлено большое количество разнообразных мультиметров — от дешевых домашних до дорогих профессиональных. Выбор конкретной модели зависит от потребностей покупателя и задач, которые он хочет решить.

Важно! Перед покупкой стоит изучить отзывы и обзоры: они позволят узнать недостатки конкретных моделей и избежать их

DT-830B

Многофункциональный прибор китайского производства, который удобно брать с собой. Имеет небольшие размеры (12,6*7*2,8 см) и вес (менее 150 грамм). Выполняет функции амперметра, омметра и вольтметра, в основном используется для измерения напряжения, постоянного тока и сопротивления, а также для проверки транзисторов и диодов. Информация отражается на дисплее.

Прибор отличается высокой чувствительностью и небольшой, не более 1%, погрешностью. Его средняя стоимость — около 200-300 рублей.

Пользователи положительно оценивают тестер: инструмент хорошо справляется со своими задачами и хорошо подходит для домашнего применения. Особенно отмечают, что им можно проверять даже батарейки, поскольку он измеряет ток до 10 Ампер.

Среди недостатков чаще всего указывают на слабый, тонкий щуп, который требует переделки.

C266 (DT-266)

Небольшой и удобный в работе прибор, позволяющий измерить переменные и постоянные ток и напряжение, сопротивление цепи и ее целостность, а также температуру (от 0 до +750 градусов). Модель имеет высокую степень защиты, индикаторы перегрузки и заряда, в комплект входят щупы, термопара и чехол. Результаты измерений сохраняются в памяти. Средняя стоимость — 600-700 рублей.

«DT-266» — высокоточный прибор

Покупатели отмечают высокую точность измерений, невысокую цену и хорошее качество устройства, удобство работы. К недостаткам относятся некачественные щупы — они быстро выходят из строя.

М812

Один из лучших вариантов для дома. Модель небольшая и легкая (меньше 100 грамм), помещается в карман или в ящик с инструментами. Позволяет измерить постоянное и переменное напряжение, постоянный ток и сопротивление, провести «прозвон», измерить температуру от −10 до +50 градусов. В комплект входят только щупы. Средняя цена составляет около 300 рублей.

Отзывы о модели в основном едины: устройство не представляет ничего особенного, но хорошо справляется с небольшой работой и полностью оправдывает невысокую цену. Некоторые также отмечают низкую точность показаний, хотя друге покупатели говорят о неплохой точности данных.

DT9208A

Недорогой, но точный прибор позволяет измерять характеристики электросети: напряжение, ток, частоту, сопротивление и другие. Данные выводятся на экран. Благодаря возможности получить точные данные и качественной сборке прибор подойдет и любителям, и профессионалам. В комплект входят набор щупов и термопара для измерения температуры. Средняя стоимость набора — 900 рублей.

К сожалению, пользователи отмечают, что прибор имеет большое количество недостатков: низкое качество щупов и слабый корпус, слабый отклик, также тестер «грешит» неточными измерениями.

МS 8229

Профессиональный многофункциональный мультиметр, который предназначен для определения напряжения, тока, емкости АКБ, частоты, сопротивления. Можно использовать в ручном и автоматическом режимах, а также проводить «прозвон» полупроводниковых диодов для определения функциональности и целостности всей сети. Прибор может использоваться для определения влажность, температуры, уровней звукового поля и освещенности. В комплект входят щупы и термопара, позволяющая проводить измерение при температуре от −20 до +1000 градусов. Погрешность составляет не более 1%, имеется функция автоматического выключения, корпус прорезинен. Средняя стоимость — от 4 тысяч рублей.

Отзывы крайне положительно оценивают тестер, качество сборки и точность измерений.

Электрический тестер или мультиметр может потребоваться и профессионалам, и любителям, которым необходимо проверить или отремонтировать электроприбор

Важно не только выбрать подходящую для конкретных задач модель, но и уметь обращаться с нею

Как проверить транзистор мультиметром не выпаивая

Прежде всего, проверьте расположение на монтажной плате остальных радиодеталей, относительно выводов транзистора. Иногда переходы шунтируются резисторами с небольшим сопротивлением.

Если при замерах переходов, сопротивление будет измеряться десятками Ом – транзистор придется выпаивать. Если шунтов нет – см. методику, описанную выше, проверить транзистор на плате не получится.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Виды тестеров

На рынке электроники представлены разные модификации транзистор-тестеров, рассмотрим популярные варианты.

LCR-T4 или T3 – желтая плата и одна клавиша, прибор питается от батарейки типа «крона» (9В). Умеет только проверять элементы с 2 или 3 выводами (список приведем ниже). У этого устройства двухцветный знакосинтезирующий ЖК-дисплей с подсветкой и разрешением 128х64 точек. Явных отличий между Т4 и Т3 нет, скорее всего есть какая-то разница в прошивках.

Может поставляться в виде кит-набора (конструктора) для самостоятельной сборки, так и уже в готовом виде, чаще всего без корпуса. Некоторые продавцы с Aliexpress предлагают комплектацию с акриловым прозрачным корпусом, или корпусом из непрозрачного пластика белого или черного цвета. Конструктор для самостоятельной сборки может поставляться с платой красного цвета и микроконтроллером в корпусе DIP28. Стоимость устройства от 4 (без корпуса) до 10 (в корпусе) долларов.

TC-1, TC-6, T7 поставляется всегда в корпусе белого цвета. Отличается большим количеством функций, есть окошко для проверки ИК-диодов, в результате чего на дисплей выводится код, переданный диодом. Таким образом можно проверять пульты дистанционного управления. Дисплей у TC-1 цветной, разрешением 160х128 пикселей. Управление тоже осуществляется нажатием на 1 кнопку.

Главная особенность TC-1 и его собратьев — Питание осуществляется от встроенного аккумулятора, зарядка которого осуществляется через micro-USB разъём. Стоимость устройства лежит в пределах 13-20 долларов.

Сравнение быстродействия и других особенностей этих приборов вы можете посмотреть в этом видеоролике:

GM328 – самая продвинутая модель с энкодером и цветным дисплеем, но встречаются и более дешевые двухцветные варианты дисплея. Поставляется как на плате, так и в акриловом прозрачном корпусе (или из других материалов). Обычно представляет собой плату черного или красного цвета. Питание может осуществляться или от «кроны» или от блока питания через разъём на плате. Управление осуществляется энкодером, поворачивая или нажимая который вы выбираете нужный пункт меню. Отличительные особенности – это наличие генератора частоты, частотомера, генератора ШИМ-сигнала (скважность изменяется от 0 до 99%) и некоторых других полезных функций. Стоимость устройства лежит в пределах 10-15 долларов.

Повторюсь, что функции измерения параметров транзисторов и пассивных компонентов есть у всех приборов, примерно с одинаковой точностью. Она зависит от сборки и точности компонентов в обвязке микроконтроллера. Все тестеры построены на базе микроконтроллера Atmega328, от AVR. При этом нет смысла перечислять полный функционал и характеристики каждого, так как есть прошивки с частотомером и генератором и для простейшей модели — T4, как и русифицированные прошивки и устройство регулярно модернизируется.

Проверка отдельных деталей

Разберем несколько деталей, при поломке которых выходит из строя схема, а вместе с этим и все оборудование.

Катушка индуктивности

Плата редко выходит из строя по вине этой детали. Как правило, поломка случается по двум причинам:

• витковое короткое замыкание;
• обрыв цепи.

Проверив значение сопротивления катушки мультиметром, при значении менее бесконечности – цепь не оборвана. Чаще всего, сопротивление индуктивности имеет значение в несколько десятков омов.

Определить витковое замыкание немного труднее. Для этого прибор переводим в сектор измерения напряжения цепи. Необходимо определить величину напряжения самоиндукции. На обмотку подаем небольшой по напряжению ток (чаще всего используют крону), замыкаем ее с лампочкой. Лампочка моргнула – замыкания нет.

Резистор

На различных платах данную деталь применяют довольно часто. И так же часто при их поломке происходит сбой в работе прибора. Резисторы несложно проверить на работоспособность мультиметром. Для этого необходимо провести измерение сопротивления.

При значении, стремящемся к бесконечности, деталь следует заменить. Неисправность детали можно определить визуально. Как правило, они чернеют из-за перегрева. При изменении номинала более 5%, резистор требует замены.

Проверка диода на неисправность не займет много времени. Включаем мультиметр на замер сопротивления. Красный щуп на анод детали, черный на катод – показание на шкале должно быть от 10 до 100 Ом.

Переставляем щупы мультиметра, теперь минус (черный щуп) на аноде – показание, стремящееся к бесконечности. Эти величины говорят об исправности диода.

Инструкция по безопасному применению

Как правило, инструкция по безопасной эксплуатации для всех аппаратов общая. До начала проведения работ с тестером, необходимо надеть на руки средства личной безопасности. Затем изучить инструкцию к конкретному выключателю тока, который нужно протестировать. Далее нужно нажать кнопку выключателя тока или короткого замыкания, вставить щуп к фазному выходу, а другой подсоединить к заземленному контакту тестируемого прибора. Потом требуется нажать кнопку тестирования и узнать данные.

Обратите внимание! Важно, что тестировать незаземленные контакты нельзя. Это может быть опасно для жизни

В целом, тестер напряжения или мультиметр, согласно современной терминологии, — устройство многофункциональное, направленное на проверку любого электрооборудования. Бывает разных видов и поставляется на рынок с разными функциями. Позволяет проверять емкость, индуктивность и транзистор во многих случаях. Работает исправно в течение многих лет по инструкции. Не требует особого ухода.

Достоинства и недостатки составных транзисторов

Мощность и сложность транзистора Дарлингтона может регулироваться через увеличение количества включённых в него биполярных транзисторов. Существует также IGBT-транзистор, который включает в себя биполярный и полевой транзистор, используется в сфере высоковольтной электроники.

Главным достоинством составных транзисторов считается их способность давать большой коэффициент усиления по току. Дело в том, что, если коэффициент усиления у каждого из двух транзисторов будет по 60, то при их совместной работе в составном транзисторе общий коэффициент усиления будет равен произведению коэффициентов входящих в его состав транзисторов (в данном случае — 3600). Как результат — для открытия транзистора Дарлингтона потребуется довольно небольшой ток базы.

Недостатком составного транзистора считается их низкая скорость работы, что делает их пригодными для использования только в схемах работающих на низких частотах. Зачастую составные транзисторы фигурируют как компонент выходных каскадов мощных низкочастотных усилителей.

Режимы работы M328

После включения прибора можно просмотреть все режимы работы. В GM328 переключение в меню осуществляется нажатием ручки (ручки переключения передач). Нажать и удерживать 3-7 секунд (разные сборки по разному). После отпускания ручки появляется меню. Обычно он состоит из следующих пунктов:

• Транзистор — основной режим работы устройства, при котором проверяются все радиоэлементы, за исключением конденсаторов.
• C + ESR @ TP1: 3 — режим измерения емкости конденсаторов и параметров ESR.
• Контрастность: отрегулируйте яркость экрана, отрегулируйте контрастность.
• Частота — измерение частоты переменного напряжения.
• f-Генератор: работает как генератор прямоугольных сигналов.



  После включения устройства перейдите в главное меню. Там вы можете выбрать режим его работы

• 10-битный ШИМ: генерирует прямоугольные импульсы, работает как генератор сигналов ШИМ.
• поворотный энкодер — имитатор работы энкодера.
• Самотестирование — калибровка.
• Показать данные — просмотреть информацию в памяти (последние измерения).
• Выключить питание — выключить устройство.

Активный режим отмечается универсальным тестером радиокомпонентов M328 галочкой перед строкой с названием элемента. Возможно даже выделение или выделение. Перемещение по меню — поворотом ручки ручки. Переключение / активация выбранного режима — короткое нажатие на ручку. Не переусердствуйте, иначе устройство перезагрузится.

Обычно его оставляют в транзисторном режиме. Этот режим запускается автоматически при включении устройства. В нем все можно измерить. Во многих моделях также конденсаторы. И лишь некоторые требуют перехода в специальный режим.

Дополнительные режимы сборки GM328

Вариант монтажа универсального радиоэлементного счетчика GM328 имеет больше возможностей. Он имеет специализированные режимы для тестирования резисторов, конденсаторов, декодеров и энкодеров. Он также может работать как вольтметр. Еще 10 добавляются к перечисленным выше пунктам, которые перечислены ниже.

• RL — индуктивность.
• C. Емкость.
• DS18B20. Расшифровка показаний датчика температуры.
• C (мФ) — коррекция (большие конденсаторы).
• IR_Decoder. Декодер сигнала ИК-протокола.

•

  Проверка состояния питания при каждом включении

• IR_Encoder. Передача сигнала ИК-протокола.
• DHT11. Расшифровка датчиков температуры и влажности.
• Вольтметр — Вольтметр.
• FrontColor — Цвет текста.
• Фоновый цвет. Фоновый цвет.

Нужны ли эти специальные режимы? Если вы профессиональный техник, то да. Для домашнего использования они не нужны. Все, что вам нужно, — это более простая сборка.

Основные причины неисправности

Наиболее часто встречающиеся причины выхода из рабочего состояния триодного элемента в электронной схеме следующие:

1. Обрыв перехода между составными частями.
2. Пробой одного из переходов.
3. Пробой участка коллектора или эмиттера.
4. Утечка мощности под напряжением цепи.
5. Видимое повреждение выводов.

Характерными внешними признаками такой поломки являются почернение детали, вспучивание, появление черного пятна. Поскольку эти изменения оболочки происходят только с мощными транзисторами, то вопрос диагностики маломощных остается актуальным.

Источники

• https://ElectroInfo.net/praktika/kak-pravilno-prozvonit-tranzistor.html
• https://regionvtormet.ru/svarka/kak-proverit-i-prozvonit-tranzistor-osobennosti-raboty-multimetrom.html
• https://psk-remont.ru/2017/07/03/kak-proverit-multimetrom-tranzist/
• https://www.asutpp.ru/kak-proverit-razlichnye-tipy-tranzistorov-multimetrom.html
• https://sakhkor.ru/svarka/proverka-tranzistora.html
• https://usilitelstabo.ru/kak-proverit-multimetrom-tranzistor.html
• https://go-radio.ru/kak-proverit-transistor.html
• https://instanko.ru/izmereniya/kak-proverit-tranzistor.html
• https://msmetall.ru/instrument/proverka-mosfet-tranzistora.html
• https://ostwest.su/instrumenty/kak-proverit-igbt-tranzistor-multimetrom-ne.php/
• https://paes250.ru/tehnika-v-dome/4558d-kak-proverit-rabotosposobnost.html
• https://ferracomp.ru/proverka-materinskoy-platy-multimetrom/
• https://ProfService24.ru/ustrojstva/kak-proverit-mikroshemu-na-rabotosposobnost.html

Литература

• 1) https://elwo.ru/publ/skhemy_na_mikrokontrollerakh/pereproshivka_pribora_na_russkij_jazyk/9-1-0-875
• 2) https://mysku.ru/blog/aliexpress/50732.html
• 3) https://mysku.me/blog/china-stores/43702.html
• 4) https://mysku.ru/blog/china-stores/39374.html
• 5) https://avrtester.tode.cz/upload/ttester_ru.pdf
• 6) https://shop-microkontroller.ru/universalnyy-tester-radiokomponentov-lcr-t4
• 7) https://habrahabr.ru/sandbox/86225/
• https://mysku.ru/blog/ebay/20647.html
• 9) https://go-radio.ru/universalniy-tester-radiokomponentov.html
• 10) https://my-chip.info/elektroliticheskij-kondensator-parametr-esr-i-ego-izmerenie/

Состав конструктора GM328

Схема тестера радиодеталей GM328 + TFT

Собственно, для сборки этого устройства нам понадобится как минимум простой паяльник на 25 Вт с тонким наконечником и припоем, при условии, что китайцы прислали вам полный комплект). Конечно, всегда приветствуется участие в процессе сборки третьей стороны, зажима для карт или единомышленников. Для сборки тестера радиодеталей GM328 даже не понадобятся прямые руки, процесс настолько прост, что с ним справится даже начинающий радиолюбитель, чему последний может только порадовать. Если вы стали обладателем полного комплекта для сборки нашего устройства, на вашем столе должны быть следующие предметы:

Состав комплекта для установки тестера радиодеталей GM328

Тестер транзисторов GM328 — Содержимое комплекта

• 1 шт. — плата с дорожками, частичными отверстиями и множеством SMD
• 1 шт. — цветной графический дисплей
• 1 шт. — DIP-панель для микроконтроллера
• 1 шт. — микроконтроллер Atmega328p 16-PU с базовой прошивкой
• 1 шт. — 8-футовый контактный разъем для подключения дисплея
• 1 шт. — 8-футовый контактный разъем для подключения дисплея
• 3 шт. — двухвинтовые клеммы
• 25 шт. — резисторы разной мощности
• 1 шт. — кварц
• 1 шт. — стабилитрон
• 3 шт. — транзистор
• 1 шт. — варистор
• 1 шт. — Светодиод
• 1 шт. — ЗИФ панель для подключения измеряемой радиодетали
• 2 шт. — электролиты
• 9 шт. — керамические конденсаторы
• 1 шт. — розетка
• 1 шт. — коннектор короны (не всегда)
• 1 шт. — кодировщик

К сожалению, наткнулся на комплект с порванной микросхемой VO5

Иногда случается)

Так что мне все же пришлось прибегнуть к помощи паяльной станции для пайки этой маленькой SMD-шки. И вот результат работы:

Мало прямых рук)

Примеры измерений радиодеталей

Пользоваться измерителем радиоэлементов очень просто. Надо установить деталь и включить прибор. Он протестирует питание, если оно в норме, начнёт проверять установленную в разъёмы деталь. По результатам теста высветит сообщение, в котором будет указан тип детали и её параметры.

Фирменный прибор

Чтобы было понятнее, разберём работу популярных клонов М328 и GM328. Разница между ними в наборе возможных функций (у GM328 больше). Любой прибор включается кратковременным нажатием на валкодер. Нажали, 1–2 секунды подержали и отпустили. Выключается прибор либо выбором соответствующей строчки в основном меню (Switch Off) либо удержанием нажатого валкодера в течении 10 секунд.

Калибровка

При первом запуске универсального тестера радиокомпонентов может потребоваться калибровка. Если есть инструкция, вам просто нужно выполнить все шаги по пунктам. Ничего сложного, действия простейшие, но без них никто не гарантирует точность измерений.

Сообщение о калибровке

Если инструкций нет, вы можете прочитать подсказки на экране. Сообщения обычно на английском, отображаются последовательно.

Пример калибровки универсального тестера GM328

Так как английский доступен не всем, приведем пример калибровки китайского «производителя» GM328. Это одна из самых популярных сборок, которая стоит около 12 долларов$.

Чтобы откалибровать универсальный тестер GM328, соедините все три контакта (области) для измерений с помощью перемычек. Удобно делать две перемычки П-образной формы, первая соединяет 1-2, вторая 2-3. Вы можете сделать одну в виде буквы S. Порядок действий следующий:

• Включите устройство. Включите GM328, коротко нажав на энкодер (некоторые называют его энкодером).

Перейти в режим самотестирования. Из-за этого:

• Как только после запуска на экране загорится какая-либо надпись, снова нажмите ручку и удерживайте ее 7-8 секунд. Ни больше ни меньше, так как в другой момент нажатия произойдет перезагрузка или устройство выключится.
• Если через 7-8 секунд отпустить ручку, на экране появится главное меню. Необходимо перейти из текущего режима в режим самотестирования — «Самотестирование». Текущий режим подсвечивается зеленым светом или галочкой (как на фото). Поверните ручку, чтобы изменить положение. Если нужно спуститься дальше — по часовой стрелке

Это главное меню. Для калибровки нужно перейти в режим самотестирования -Selftest

• Когда нужная линия будет отмечена, нажмите ручку, подтверждая выбор.

• После запуска тестовой программы появляется надпись Short Probers — проверка короткой (вы закроете все области измерения перемычками). Горит около минуты. В этот период необходимо установить перемычки.

Требования к установке перемычек и результат проверки устойчивости к короткому замыканию между зонами измерения

• После того, как перемычки будут вставлены, появится ряд цифр. Это сопротивление перемычек, установленных между контактами.
• После отображения этого сообщения отображается Остров Проберса. Это означает, что изоляция между измерительными штырями будет дополнительно проверена, и перемычки должны быть удалены.

Когда появляется это сообщение, необходимо удалить перемычки

• После снятия перемычек отображаются следующие два сообщения. Они носят информационный характер: показывают изоляцию между контактами.

Это данные испытаний изоляции области измерения

• Затем появляется сообщение о необходимости установки конденсатора емкостью более 100 мкФ. Его ножки нужно вставить в 1 и 3 штифты. Без этого шага калибровка не будет завершена. И сообщение о его необходимости будет появляться перед каждым измерением, что ужасно нервирует. Примечание! Конденсатор для калибровки должен быть листовым. В крайнем случае категорически не рекомендуется использовать керамику и электролит.

Этот тип сообщения указывает на необходимость установки конденсатора емкостью более 100 нФ

• После установки конденсатора достаточной емкости появится сообщение «Test End», и устройство продолжит работу без раздражающих сообщений.

Это пример калибровки конкретного универсального тестера радиокомпонентов. Это не значит, что у других будет то же самое. Но, по крайней мере, вы будете иметь представление о том, что от вас может потребоваться.

Купоны площадки:

Зимняя распродажа будет проходить с 6 — 11 января 2021 г.
Основные купоны доступны в ЦЕНТРЕ КУПОНОВ

Уже сейчас работают следующие промокоды 8/60. дающие скидку $8 от $60:

• alikdarom111
• technoreview111
• agod111
• omen48111
• sannov111
• dollyali111
• aliradiotech111
• likantropz24111
• manaliex111

Промокоды лимитированы, до конца распродажи доживут не все, поэтому торопитесь…

Транзистор — радиокомпонент различных схем. Электронику сложно представить без такого маленького, но очень важного элемента, который, к сожалению, часто ломается. Проверить его работоспособность легко с помощью всем известного измерительного устройства. Из этой статьи вы узнаете, как проверить транзистор мультиметром, и сможете сделать это своими руками.

Первые шаги

Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Вбейте её в браузер и найдете техническое описание, в котором содержится информация о типе, цоколевке и т.п. Иное название технической документации от производителя — даташит, поэтому не пугайтесь, если встретите такое слово. И не переживайте, если даташит будет на другом языке, необходимые обозначения вы сможете распознать. В крайнем случае — онлайн-переводчик вам в помощь.

После того, как становится понятно, что за элемент пред вами, необходимо его выпаять. О том, как прозвонить транзистор мультиметром не выпаивая и можно ли это сделать, мы расскажем ниже.

Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается. Мы рассмотрим каждый вариант.

Как проверить мультиметром работоспособность биполярного транзистора

Посмотрим на определение: биполярный транзистор – полупроводниковая деталь, которая состоит из трех чередующихся областей полупроводника с разным типом проводимости (р-п-р или п-р-п) с выводом от каждой области.

То есть у такого транзистора 3 отвода: коллектор, эмиттер, база. На последний подаётся несильный ток, изменяющий сопротивление на участке эмиттер-коллектор. В результате этого процесса меняется протекающий ток. Он “бежит” в едином направлении, определяемом разновидностью перехода.

Есть 2 p-n перехода:

1. Обратная проводимость или n-p-n.
2. Прямая или p-n-p.

Посмотрите видео, как определить транзистор мультиметром:

С проверкой мультиметром транзистора биполярного затруднений нет. Проще всего описать pn как более привычный для электриков диод, за счет чего системы pnp и npn приобретают такой вид:

Подготовка к измерению

Перед началом измерений нужно:

1. Расставить щупы по своим местам. Советуем внимательно изучить инструкцию к мультиметру, чтобы знать, какое гнездо для чего предназначено. Обычно для черного щупа предназначено отверстие с надписью «СОМ», а для красного «VΩmA». Если на вашем мультиметре есть такие гнёзда, подключаем.
2. Выбираем нужную функцию: проверка сопротивления. Во втором случае можно поставить предел 2кОм. Режим проверки сопротивления, по сути, — омметр. Поэтому, если вы ищите, как проверить транзистор омметром, но у вас нет отдельно такого прибора, смело используйте мультиметр с данной функцией.

Измерение

Теперь можно начинать проверку. Сначала протестируем проводимость pnp:

1. Наконечник черного провода соединить с выводом «Б», красного с «Э».
2. Посмотреть на экран тестера. Значения от 0,6 до 1,3 кОм указывают на нормальную работоспособность.
3. Так же проверить значения между выводами «Б» и «К». Нормальные значения находятся в тех же пределах.

Если на каком-то из этих этапов или на обоих вы видите минимальное значение, это указывает на пробой.

Как омметром проверить исправность транзистора дальше:

1. Поменять полярность, то есть переставить щупы.
2. Провести повторное тестирование. Если с транзистором всё в порядке, вы увидите сопротивление, которое стремится к минимуму. Если видите 1, это значит, что тестируемая величина выше возможностей элемента, то есть в цепочке обрыв, придётся менять транзистор.

Теперь будем проверять транзистор обратной проводимости. Для этого:

1. Присоединить алый провод к «Б».
2. Протестировать сопротивление другим наконечником. Для этого по очереди прикоснитесь к «К» и «Э». Полученные цифры должны быть на минимуме.
3. Изменить полярность.
4. Провести повторное тестирование. Если вы видите показания 0,6 до 1,3 кОм, всё в порядке.

Вкратце суть проверки транзистора омметром показана на картинке:

Как проверить мультиметром полевой транзистор

Полезное видео о том, как прозванивать транзисторы мультиметром:

Такой элемент считается полупроводниковым полностью управляемым ключом. Управление осуществляется электрическим полем, в чем и заключается отличительная особенность таких элементов от биполярных, управляемых током. Электрополе формируется под действием напряжение, которое приложено к затвору относительно истока.

Полевые транзисторы также называются униполярными («УНО» — один). В соответствии с видом канала ток выполняется лишь одним типом носителей: дырками или электронами. Такие элементы разделяются на:

1. Элементы с управляющим p-n-переходом. Рабочие выводы присоединяются к полупроводниковой пластинке p- или n-типа.
2. С изолированным затвором.

Чтобы протестировать полевой транзистор, нужно присоединить щупы нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбираем режим прозвонки.

Инструкция проверки элемента n-типа:

1. Черным кабелем прикасаемся до «с», красным до «и».
2. Смотрим на показания сопротивления встроенного диода. Запомните или запишите значение.
3. Открываем переход, то есть красный кабель должен дотронуться до отвода «з».
4. Повторно делаем измерение из первого пункта. Значение должно уменьшиться — это указывает на то, что полевик частично открылся.
5. Закрываем компонент, то есть присоединяем черный кабель к «з».
6. Проделываем пункт первый и смотрим на дисплей. Должно быть исходное значение — это указывает на закрытие, то есть элемент работоспособен.

Чтобы проверить элементы p-типа, проделайте всё так же, но прежде измените полярность щупов.

Теперь вы знаете, как прозвонить транзистор мультиметром.

Стоит отметить, что биполярные транзисторы с изолированным затвором, нужно проверять по вышеописанной схеме для полевого устройства. Учитывайте, что сток и исток — это коллектор и эмиттер.

Как проверить транзистор мультиметром не выпаивая

Если вы думаете, как проверить транзистор мультиметром на плате, то помните, что таким способом могут определяться только биполярные элементы. Но мы советуем вам и этого не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным. Значит, выпаивание — это необходимость.

Это тот минимум, который вам нужно было узнать о проверке транзистора мультиметром не выпаивая.

Мы надеемся, что наша статья была вам полезна. Заглядывайте и в другие материалы нашего блога. Мы припасли для вас много важной информации!

Желаем безопасных и точных измерений!

Вопрос — ответ
