Как позвонить стартер ваз 2109

Если стартер не раскручивает коленвал?

Это одна из наиболее частых поломок стартера. На неисправность может указывать явно слышный холостой звук его работы при включении зажигания. Это значит, что венец маховика коленвала мотора не вошел в зацепление с бендиксом стартера (шестерней обгонной муфты). Реле просто не может выдвинуть вперед шестерню, из-за чего, вращаясь сам по себе, стартер не раскручивает двигатель. Проверять в этом случае нужно и втягивающее реле, и бендикс, так как оба механизма могут служить причиной поломки.

Проверка бендикса

На этом этапе снимать стартер не потребуется. Проверить устройство можно так:

• включите передачу,
• выжмите тормозную педаль,
• запустите стартер.

Рекомендуем: Меняем электролит аккумулятора своими руками

Бендикс будет нуждаться в ремонте или замене, если в ходе описанной проверки будет слышен металлический звук вращающегося якоря. Это говорит о пробуксовке бендикса. Если же ничего подобного вы не услышите, то придется переходить к проверке втягивающего реле.

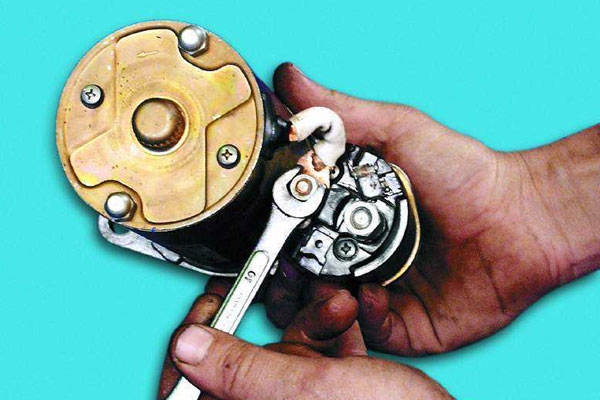

Проверка втягивающего реле

Для осуществления проверки стартер потребуется сначала демонтировать. Для этого сначала от устройства отсоединяются подходящие к нему провода, затем откручиваются два или три болта крепления. Обычно работа проводится в смотровой яме.

После извлечения из подкапотного пространства рассматриваемой детали нужно очистить ее от грязи, а контакты зачистить «наждачкой» для удаления окисленных отложений. Далее:

1. Подготовьте заранее пару проводов для «прикуривания» с «крокодилами», а диагностируемое устройство расположите рядом с АКБ.
2. Первый провод подсоедините одним концом к плюсовой клемме батареи, другим — к плюсовому выводу втягивающего реле (где большая гайка).
3. Второй провод подключите к минусовой клемме аккумулятора.
4. Свободным концом «минусового» провода коснитесь корпуса детали.

Если при этом в районе втягивающего реле будет отчетливо слышен щелчок, то можно констатировать исправность стартера автомобиля или хотя бы проверяемого компонента устройства. Если же ничего не произойдет, то втягивающее реле необходимо поменять или отремонтировать.

Как проверить стартер если щелкает но не крутит.

Причины, почему стартер щелкает но не крутит. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

• Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
• Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом встатье. .

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить почему стартер щелкает но не крутит можно следующим образом.

1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется

При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет

В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Как определить неисправность стартера

Быстро определить неисправность работы стартера можно по характерным симптомам. В таблице ниже представлены самые основные из них и указаны возможные причины поломок.

Симптом	Неисправность	Причина
Стартер прокручивается	Вышел из строя планетарный механизм	Внутрь попала вода и вымыла пластичную смазку. В итоге износились втулки и зубцы планетарной шестерни. Неправильная регулировка топливной аппаратуры дизельного двигателя может привести к обратному удару венца по приводной шестерне бендикса
Вышел из строя бендикс	Просели пружины бендикса
Стартер щелкает	На корпусе пропала масса	Окисление или обрыв массового провода
Не хватает пускового тока для работы стартера	АКБ разряжен или его замкнуло
Износились щетки	Естественный механический износ, нужна замена щеток
Вышло из строя втягивающее реле	Перегорела обмотка либо контактные пластины
Вышел из строя якорь	Ламины ротора износились, произошло замыкание на массу якоря
Стартер крутит тяжело	Износились втулки ротора	Попала вода, вымылась пластичная смазка
Замкнул на массу щеточный узел	Попала вода, износ щеточного узла
Замкнула на массу обмотка статора	Попала вода, разрушилась изоляция обмотки статора
Замыкание обмотки якоря	Попала вода, повреждена изоляция обмотки якоря
При запуске стартера слышен металлический скрежет	Втулка бендикса износилась	Попала вода, в результате вымылась пластичная смазка либо произошел естественный износ детали
Образовались задиры на венце маховика
Втулка на валу свободного хода бендикса износилась
Стартер на холодную работает, а на горячую щелкает	Неисправность втягивающего реле	Залип сердечник втягивающего реле
Пружины в щеточном узле просели	Пружины нагрелись по причине долгого использования и перегрева стартера
Износились втулки	Вымылась пластичная смазка
Уменьшилась площадь контакта пластин (пятаков)	Подгорание пятаков
Пропадает минус на щеточном узле	Окислились контакты и при нагревании ток перестает к ним поступать

Ресурс работы стартера около 70-200 тыс. км и чтобы он служил вашему автомобилю максимально долгое время, периодически нужно проводить некоторые профилактические работы.

Когда необходимо максимально правильно произвести проверку стартера и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а также частота вращения вала.

Проверка стартера

Часто случается такое, что при теплом двигателе машину получается завести, а при холодном стартер слабо крутит, аккумулятор заряжен. Могут возникать подергивания автомобиля при движении. Большинство водителей проверяют только клеммы на аккумуляторе, после чего ситуация может немного улучшиться, но через короткий промежуток времени повторяется, а стартер крутит как будто сел аккумулятор.

Для решения такой проблемы необходимо:

• Зачистить все соединения клемм.
• Зачистить места креплений клем.
• Зачистить контакты на стартере наждачной бумагой.
• Проверить провод массы и зачистить клемы.
• Заменить высоковольтные провода (если машина на ходу дергается) при необходимости.

Также стартер может плохо крутить в случаях, когда смазывающее масло не подходит по сезону. Тогда коленвал двигателя будет с трудом проворачиваться. Однако это явление встречается только при низкой температуре. Необходимо поменять масло на более подходящее и при необходимости утеплить стоянку автомобиля.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Это интересно: Как сбросить межсервисный интервал автомобиля Рено Меган 2 самостоятельно

При проверке от АКБ замыкаются клеммы с выводами на втягивающем и корпусе стартера. Данный способ проверки позволяет определить неисправности втягивающего реле или самого стартера. Данная проверка позволяет понять, происходит ли срабатывание реле, крутит ли моторчик стартера и т.д.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка реле

Для проверки нужно подключить плюс аккумулятора и минусовую клемму к корпусу. При исправности должен произойти щелчок, после которого шестерня бендикса входит в зацепку.

При некоторых неполадках шестерня может не выдвигаться:

• Подгорели контакты реле.
• Заклинил якорь.
• Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Щетки проверяются разными способами. Самым простым является способ с лампой мощностью 12 В. При этом нужно соединить один выход щеткодержателя к лампочке и свободный контакт лампы к корпусу держателя. При неисправности щетки лампа не включится, следовательно, щетки нужно менять.

Как можно проверить втягивающее реле стартера

Если манипуляции с отверткой ничего не дали, или же достать до желанных клемм не представляется возможным, придется снимать упрямый стартер с насиженного места. Сделать это можно как снизу, так и сверху (зависит от особенностей конструкции узлов). Скорее всего, придется частично демонтировать соседние элементы. Перед тем, как проверить втягивающее реле стартера, необходимо очистить корпус от грязи и выдержать его в комнатной температуре (желательно). Лучше закрепить стартер в тисках. Затем при помощи проводов с «крокодилами» на концах нужно корпус соединить с «минусом» АКБ, а вывод реле «50» — с «плюсом». При возникновении щелчка и появлении движения шестерни в окошке можно констатировать, что реле исправно.

Впрочем, даже при отрицательном результате можно отсоединить реле от стартера и разобрать его. Специалисты же рекомендуют в таком случае производить замену данного элемента. Стоит он, как правило, недорого. Но, отправляясь в магазин, нужно не забыть взять с собой старое реле — для сравнения. Для уверенности рекомендуется проверить и непосредственно сам стартер. Немногие знают, как проверить, работает ли стартер в домашних условиях без втягивающего реле. Сняв это самое реле, можно обнаружить клемму или провод, идущий из корпуса стартера. Вот к нему и нужно приложить «плюсовый» провод от аккумулятора. «Минусовый» же по-прежнему находится на корпусе прибора. Если шестеренка зажужжала, то пора смело возлагать всю вину на неисправное втягивающее реле.

Проверка якоря и статора в домашних условиях

Поиск неисправности следует начать с зрительного осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Проконтролировать целостность сетевого шнура, наличие напряжения в розетке.
3. С помощью индикатора напряжения убедиться, что ток поступает на коллектор мотора и кнопку запуска.

Если с питанием всё в порядке, однако болгарка не работает, придётся вскрыть корпус, чтоб получить доступ к мотору. Обычно, разборка не представляет сложностей. Увы нужно придерживаться обычных правил, которые позволят избежать проблем в свое время оборотной сборки:

1. Непременно отключить устройство от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в отлично освещённом месте, на незапятанной поверхности стола.
4. Уяснить размещение всех деталей и узлов перед разборкой. Рекомендуется зарисовать либо сфотографировать устройство устройства.
5. Саморезы и винты крепления ложить в отдельном месте, чтоб не потерялись.

Читайте так же

Осматривать мотор идеальнее всего под броским освещением, чтоб что остается сделать нашему клиенту маленькие детали были отлично различимы. Якорь должен свободно крутиться вокруг собственной оси, верно работающие подшипники не обязаны быть во время работы издавать звук. На якоре не надо сделать следов оплавившейся проводки, обмотки контура должны являться целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфичный запах. Однако для таковой диагностики нужен определённый опыт.

Если зрительный осмотр не отдал очевидных результатов, продолжить обследование рекомендуется с помощью мультиметра. Выставив переключатель переключения режимов в положение омметра (спектр 200 Ом), нужно 2-мя щупами «прозвонить» две примыкающие ламели якоря. Если сопротивление на всех витках однообразное, это означает, что обмотки исправны. Напротив на каких-либо парах тестер указывает другое сопротивление либо обрыв цепи — в этой катушке неисправность.

Разрыв проводки иногда происходит меж обмоткой и сердечником. Следует пристально исследовать места соединения катушек с ламелями коллектора в низу якоря, зрительно проверить пайку контактов.

Если нет тестера, выйти из положения конечно при помощи обычный лампочки на 12 вольт. Мощность вам понравятся хоть какой, нормально 30–40 Вт. Напряжение от аккума 12 вольт нужно подать на вилку болгарки, вставив в разрыв 1-го провода лампочку. При исправном якоре, если крутить шпиндель рукою, лампочка должна пылать, не изменяя яркости. Если накал изменяется — это верный признак межвиткового недлинного замыкания.

Напротив лампочка не пылает, то это говорит о последующем:

1. Может быть зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Вышло замыкание как еще его называют разрыв в обмотке статора.

Есть и другие методы диагностики, но они требуют более сложного оборудования, которое дома обычно не используют. Опытнейший мастер обусловит поломку с высочайшей степенью точности, используя «пробойник» по другому простой трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Если повреждение якоря установлено с гарантированной точностью, деталь нужно извлечь из электродвигателя. Разборку мотора нужно создавать с особенной аккуратностью, за ранее сняв щётки и отсоединив клеммы питания. Вынимается ротор вкупе с опорными подшипниками и крыльчаткой остывания мотора, они составляют с его помощью единое целое.

Если в якоре повреждена основная доля проводки и в итоге перегрева нарушена балансировка, его лучше сменять полностью. О нарушении балансировки гласит завышенная вибрация и неравномерный рокот во время работы механизма.

Сигналы скорого отказа стартера

Если стартеру не удается прокрутить мотор или вращать его со скоростью, несоответствующей пуску, значит не в порядке электрическая часть. Поэтому надо заняться проверкой всех цепей стартера, начиная от аккумулятора.

При механическом характере поломки работающий стартер не вращает двигатель, слышны скрежещущие и гудящие звуки. В таких случаях следует проверить:

• вилку и обгонную муфту;
• рычаг обгонной муфты;
• кольцо муфты;
• буферную пружину;
• зубчатое зацепление.

Когда стартер удается включить только со 2-3 поворота ключа зажигания, шестерня медленно расцепляется с венцом маховика, а в работе наблюдается большая натуга, даже если аккумулятор заряжен на 100%, то это верные признаки, что узел скоро выйдет из строя.

>Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор Ваз 2109 нужен только для того, чтобы завести двигатель

Во время работы двигателя все электроприборы Ваз 2109 работают от . Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель Ваз 2109 работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора. Также очень удобно смотреть напряжение бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых вольта меряет напряжение с генератора.

Генератор Ваз 2109

У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда ездить на машине нужно каждый день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил.Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью. Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без , тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то Ваз 2109 всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера уже не хватает сил прокрутить коленвал, но на хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. , не толкай, Ваз 2109 уже не заведется пока не подзарядишь аккумулятор. Но все таки, что же делать если пропала зарядка аккумулятора Ваз 2109?. Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора. Понять, что у Ваз 2109 неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Проверка исправности щеток генератора Ваз 2109

Если щетки неисправны, то при незаведенном двигателе не будет гореть лампочка зарядки аккумулятора. Или она будет светиться совсем тускло. После того, как Вы заведете двигатель лампочка продолжит тускло светить. Тусклое свечение видно только в темноте, в светлое время суток его не разглядеть. Если щетки исправны, то на незаведенном двигателе лампочка зарядки аккумулятора ярко горит, завели — сразу тухнет. Сразу надо отметить, что на Ваз 2109 до 1993 года выпуска стоят щетки старого образца. На новых Ваз 2109 устанавливают щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже присутствуют как новые так и старые образцы щеток Ваз 2109. Стоимость щеток генератора Ваз 2109 порядка 3-5$. Замена щеток генератора Ваз 2109 — это очень просто, последовательность следующая: 1. Откидываем массу от аккумулятора

Откидываем массу Ваз 2109

2. Отсоединяем фишку от корпуса щеток генератора и откидываем провода от центральной шпильки генератора.

Отсоединяем провода от генератора Ваз 2109

Провода откинуты

3. Теперь откручиваем два болта крепления щеток к корпусу генератора Ваз 2109. И потихоньку извлекаем щетки из корпуса генератора.

Откручиваем болты крепления щеток генератора Ваз 2109

4. Если вы хотите, чтобы новые щетки прослужили долго, то необходимо почистить коллектор генератора. Для этого ослабляем гайку на кронштейне крепления генератора, ослабляем ремень и снимем его. Берем мелкую наждачную бумагу, прижимаем ее к коллектору, а сами вращаем генератор с помощью приводного колеса. Таким образом с коллектора удаляются графитовые наплывы от предыдущих щеток. И износ новых щеток будет долгим. 5. Теперь вставляем новые щетки в корпус генератора Ваз 2109 и зажимаем их.

Щетки генератора Ваз 2109

6. Садим обратно все фишки и провода генератора Ваз 2109.

Щетки генератора Ваз 2109 заменены

Проверяем работоспособность генератора как было указано выше.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке:

• рычаг обгонной муфты,
• кольцо муфты,
• буферная пружина,
• венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если:

• пробуксовывает муфта;
• вышел из строя рычаг отключения или он соскочил из оси;
• износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей.

Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали нетипичный шум при работе стартера, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких механических неисправностей стартера:

• износились втулки подшипников, а также шейки на валу якоря;
• ослабли крепящие болты стартера;
• повредились зубья;
• внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Подгоревшие пятаки — характерная причина по которой машину не удается завести по утрам. Так как довольно часто если пятаки подгорели, то на холодном двигателе стартер не крутит. Если его снять и проверить по отдельности втягивающее реле, то все может работать, а после установки на место продолжает щелкать и не работает. Способ устранения выглядит следующим путем:

Подгоревшие пятаки

• распаять контакты втягивающего;
• при помощи отвертки развальцевать и вскрыть корпус;
• почистить пятаки;
• на штоке широкую пластину повернуть и установить обратной стороной.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить. И виной такой проблеме стартера может быть:

1. Заевший рычаг привода или привод на валу якоря.
2. Заело тяговое реле.
3. Слиплись контакты на тяговом реле.
4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

В таком случае необходимо быстро отключить клемму стартера или клемму реле стартера и приняться к поиску причины неисправности стартера.

А если вы пока не столкнулись с вышерассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам, по которым можно определить скорый выход из строя:

Неисправность стартера крылась в щеточном узле

• Стартер начинает крутить лишь после нескольких попыток включения ключа. Такой симптом говорит о подгорании контактов на втягивающем.
• После пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика.
• Стартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Прибор для проверки якорей

Прибор для проверки якорей показан на рисунке ниже, не пугайтесь, сделать его очень легко.

Технология изготовления устройства для проверки якоря следующая: Находим на чердаке или покупаем в газете бесплатных объявлений электронасос «малыш», затем болгаркой отрезаем ему обе ноги в верху под углом 45 градусов. Далее берем катушку от пускателя на 220 вольт (но так, чтобы в окно катушки проходила одна нога железа). Припаиваем к клеммам катушки провод с вилкой — всё прибор собран.

Принцип работы прибора для проверки якорей очень прост : в углубление ложем якорь, на якорь кусочек ножовочного полотна, прокручиваем якорь и сдвигаем полотно , что бы оно было в верху если в якоре нет виткового полотно будет просто лежать , если есть витковое полотно будет залипать в пазах в которых замыкание или по всему диаметру.

Прибор можно изготовить и на любом другом железе лишь бы растояние между железом было не очень большим а то маленькие якоря будут проваливатся

Еще один подобный метод: Берем П- образный трансформатор — с прорезью 45-90град на пустой стороне железа,( индикатор — полотно от ножовки по металлу…. На другой обмотка, какой-то трансформатор был, 220-12в -ампер на 10. Работает на всех якорях от кофемолки до двигателей постоянного тока 11кВт (на большем не пробовал).

Статора переменного тока можно проверить шариком от подшипника, но будьте осторожны он может очень неудачно выскочит: вынимаю ротор кладу внутрь шарик диаметром 10-12мм и подаю трехфазное напряжение пониженное трансформатором, если нормально — то шарик начинает двигать по кругу статора, если нет то примагничивается в месте виткового замыкания.

Можно попробывать еще один метод: вдоль паза статора ставятся две катушки одна передатчик (на нее подается напряжение любое переменное) а вторая катушка приемник. Если виткого нет в приемнике почти не наводится напряжение, если есть витковое то во второй катушке наводится эдс.

Еще один простой способ проверка на индуктивность, при КЗ витков индуктивность минимальна.

Ну и на последок фотография девайса для проверки якорей, который используют в нашем сервис-центре для проверки статора стиралок. Способ надежен, промышленность выпускала такое чудо, ящик, с электронно-лучевой трубкой, схема примитивного осциллографа, из него выходило два кабелька на катушки которые перемещались по двум параллельным направляющим. Когда виткового не было то линия на экране почти прямая с небольшой петлей в начале, а если КЗ виток то петля в начале экрана увеличивалась по амплитуде в 3-4 раза. Была еще подстройка чувствительности

Как произнес Шекспир: «Ничто не вечно под Луной». Домашняя техника, как досадно бы это не звучало, не являются исключением. Случается, что самый надёжный механизм перегорает. И нужно готовиться повстречать данный факт без паники, с твёрдой уверенностью, что безнадежных ситуаций нет. Как устроена болгарка, какие будут неисправности, как проверить якорь электродвигателя, найти причину поломки и убрать проблемы? Познание устройства главных узлов электроинструмента дозволит мастеру своими силами провести диагностику и ремонт угловой шлифовальной машины.

Фактически во многих электроприборах, использующихся в быту, применяется асинхронный электронный движок. Принципиальным преимуществом этого типа мотора будет то, что при изменении нагрузки туда, частота оборотов не изменяется. Это значит, что если, например, длительно и без остановки резать камень бытовой болгаркой, никаких наружных признаков перегрузки мотора приметно не будет. Скорость вращения диска будет неизменная, звук однотонным. Поменяется только температура, однако этого конечно и даже не увидеть, если руки одеты в перчатки.

При невнимательном отношении, основное преимущество игровых слотов превращается в недочет. Асинхронные движки очень чувствительны к перегреву, существенное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Сначала мотор работает с перебоями, и потом — когда произойдёт межвитковое куцее замыкание — движок остановится совершенно. Стоит пару раз очень перегреть движок болгарки и, более возможно, что якорь оплавится. Сегодня, от высочайшей температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электронного тока.

Признаками поломки якоря болгарки являются: завышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в различные стороны. Если такие симптомы находятся, работу инвентарем следует закончить — это небезопасно. Подозрения просто проверить при помощи легких тестов.

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания. Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра. Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм2 на щетке генератора и второй, управляющий втягивающим реле.

Как проверить стартер

Неисправности стартера

244 9 226k

Бендикс стартера

94 1 102k

Втягивающее реле стартера

100 1 121k

Почему стартер не крутит на горячую

37 14 50k

Не крутит стартер

127 10 199k

Стартер отвечает за запуск двигателя автомобиля и если он отказывается работать, то завести авто становится достаточно нелегко. Как правило, он выходит из строя не моментально, а постепенно, и, обращая внимание на его поведение, по признакам можно вычислить неисправность. Если же этого не удалось сделать, то придется проверить стартер, как подручными средствами, так и воспользовавшись мультиметром.
Быструю проверку втягивающего реле или мотора стартера можно сделать не снимая с автомобиля или вынув его из под капота. Для такого теста нужен будет лишь заряженный аккумулятор и пара силовых проводов. А чтобы проверить якорь, щетки или обмотку стартера, придется разбирать и прозванивать мультитестером.

Стартер щелкает прерывисто

Разрядился аккумулятор

На современных автомобилях, когда выходят щетки контактной группы. При включении зажигания контрольная лампочка зарядки не загорается. На заведенном двигателе индикатор также не горит. То есть при включении зажигания лампочка должна загореться и при работающем двигателе потухнуть. Тяжело обратить внимание на то нет сигнале неисправности генератора. Потому что при включении зажигания загорается много контрольных лампочек.

Выделить именно контрольную лампу заряда можно, только если случайно обратить на это внимание. Поэтому пока в аккумуляторе еще хватает зарядки. Автомобиль заводится и едет. Это продлиться до нескольких дней пока АКБ окончательно не разрядится. Как только это произойдет автомобиль заглохнет либо стартер не будет крутить. Будут слышны короткие стуки втягивающего реле стартера.

Заряда АКБ хватит на втягивание якоря втягивающего реле. Обмотки не смогут сопротивляться пружине. Якорь отбросится. Но так как ключ на старте произойдет повторное втягивание и сброс якоря. При этом провернуть стартер энергии АКБ хватать не будет.

Понять что сел аккумулятор можно потому что свет в приборах освещения при включении стартера будет тускнеть.

Нет контакта двигателя с кузовом автомобиля.

Или распущены крепёжные болты стартера. Силы тока аккумулятора не хватает для того чтобы провернуть стартер из за плохого контакта. По этой причине и отбрасывается якорь втягивающего реле. Не хватает усилия удерживающей и втягивающей обмоток. Для удержания пружины якоря в сжатом состоянии. Как работает втягивающее реле подробно описано в этой статье. «Как работает втягивающее реле стартера -неисправности»

Отсутствие хорошего контакта это первое что необходимо проверить при возникновении подобной проблемы. То есть проверить надёжность и чистоту контактов.

— Между АКБ и кузовом автомобиля

— На минусовой клемме аккумулятора.

— На плюсовой клемме аккумулятора

— между двигателем и кузовом

— надежность крепления болтов стартера

— проверить надежность соединения плюсового провода идущего от стартера к аккумулятору.

То есть проверить все соединения идущие от стартера к АКБ.

О роли стартера в автомобиле сказано немало, поэтому нет никакой необходимости повторять прописные истины. Стартер он, как говорится, и в «Африке» стартер, с него начинается работа двигателя. Если он не работает, тогда два варианта: либо пытаться завести авто «с толкача», либо искать причину, по которой стартер не хочет работать.

Сегодня поговорим о том как проверить стартер ВАЗ 2109 в домашних условиях.

Самым простым способом проверки работоспособности стартера является — замыкание. Чтобы проверить работает ли стартер замкните чем-нибудь металлическим (отвертка или ключ) две большие клеммы, расположенные на стартере. На рабочем стартере после замыкания клемм будет заметно искрение, если искры есть, а стартер не работает тогда сделайте следующее:

1. Первое, что приходит в голову при данных симптомах — окисление клемм аккумулятора (АКБ), убедитесь, что они в нормальном состоянии, если это не так, произведите их очистку при помощи ножа, или отвертки, или наждачной бумаги.
2. Замените реле стартера, нередко проблема кроется в нем.
3. Прозвоните тестером провод, который идет с реле стартера, его часто вовсе не видно, т. к. клемма этого провода расположена в нижней части стартера.

Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:

1. Это может быть и слабая АКБ, если это так — зарядите аккумулятор. После получаса зарядки попробуйте снова запустить мотор.
2. Еще один способ как проверить стартер — проверка контакта в цепи питания стартера. Проверьте целостность, проводов идущих к стартеру.

Если во время поворота ключа зажигания слышны характерные щелчки, это может означать следующее:

1. Опять-таки возможно разрядилась аккумуляторная батарея.
2. Плохой контакт проводов, которые идут к стартеру. Проверьте все соединения, в случае необходимости затяните гайки соединений и укрепите слабые контакты.
3. Если ничего из вышеперечисленного не помогло — вероятнее всего из строя вышло втягивающее реле.

Кроме всего прочего, нельзя исключать замок зажигания, который также может быть причиной того, что мотор не запускается.

Чтобы исключить такую вероятность произведите зачистку контактов идущих к замку. Отсоединяйте по очереди, так вы ничего не перепутаете.

Как правило, данных способов вполне достаточно для того чтобы проверить стартер ВАЗ 2109 и понять в чем проблема. Если все ваши тесты не дали никаких результатов — обратитесь к специалистам или произведите полную замену стартера.

Теперь вы знаете как самостоятельно проверить стартер ВАЗ 2109, спасибо за внимание. Возможно потребуется ремонт стартера, как это сделать написано здесь.

Рекомендуем видео как проверить стартер ВАЗ 2109 и произвести ремонт

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

1. Ключом на 10 отверните две гайки шпилек;
2. Извлеките стартер и якорь со шпилек;
3. Снимите центральную шестерню с вала якоря;
4. Открутите два винта задней крышки;
5. Снимите заднюю крышку;
6. Извлеките щетки;
7. Снимите якорь;
8. Извлеките регулировочную шайбу из оси якоря;
9. Снимите опору вала якоря;
10. Извлеките планетарные шестерни привода;
11. Извлеките привод;
12. Отделите опору от рычага;
13. Обоприте торцевой частью коронную шестерню на брусок из дерева;
14. Расположите на ограничительном кольце ключ на 13 согласно инструкции;
15. Ударами молоточка по ключу спрессуйте стопорное кольцо;
16. Извлеките запорное кольцо;
17. Выньте ограничительное кольцо хода шестерни привода;
18. Извлеките привод в сборе;
19. Разожмите стопорное кольцо щипцами;
20. Снимите его;
21. Извлеките шайбу и опору вала привода;
22. Извлеките коронную шестерню планетарного редуктора с вала привода;
23. Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
24. Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
25. Если якорь сильно обгорел или износился, его необходимо заменить на новый;
26. Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
27. Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
28. Проверьте щетки на износ, при необходимости замените;
29. Проведите сборку согласно инструкции, но в обратном порядке;
30. Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Процедура замены, установки стартера

Стоит заранее ознакомиться с процессом снятии устройства. Это позволит избежать затруднений при ремонте. Также желательно заранее узнать где находится стартер.

Иначе могут возникнуть различные затруднительные ситуации. Процесс снятия включает основные этапы:

• отключаются клеммы с АКБ автомобиля и отсоединяются контактные провода с самого стартера;
• далее нужно открутить специальную гайку удерживающую колодку с проводами;
• требуется демонтировать защиту картера – если таковая вообще имеется (без этого снять стартер просто не получится);
• нижняя часть стартера снабжается двумя гайками которые требуется открутить;
• далее стартер просто подается в сторону колеса – и снимается со своего посадочного места.

После демонтажа можно будет внимательно осмотреть шлицы бендикса, провести дефектовку. Установка производится в обратной последовательности. Важно лишь смазать все резьбовые соединения при помощи графитовой смазки. Она не даст резьбе закиснуть от времени.

Как проверить стартер ваз 2114

Поверка стартера без снятия может потребоваться в случае, если неисправность нужно устранить как можно скорее. Такая необходимость возникает, если нужно как можно скорее запустить двигатель. Для того, чтобы проделать это достаточно сложную операцию, нужно найти стартер, расположенный в дебрях отсека двигателя. Чаще всего до стартера ВАЗ 2114 можно дотянуться рукой.

Для того, чтобы проверить стартер без необходимости снимать его с автомобиля, нужно обзавестись длинной отвёрткой. Также этот инструмент должен иметь качественную пластмассовую ручку. С помощью отвёртки можно попробовать отсоединить провод, который идёт от выключателя зажигания.

После этого частью отвёртки, сделанной из металла, следует как можно скорее закоротить положительную клемму, от которой и шёл уже отсоединённый провод. Таким образом можно подать ток к реле напрямую от аккумулятора. В результате автомобиль можно завести. Если это получилось, то причина неисправности кроется в поломанном замке. Также возможно, что реле уже отработало свой ресурс.

Быстрая проверка исправности стартера

Быстрая проверка исправности стартера

Устанавливаем автомобиль на ровную площадку, поднимаем «ручник», рычаг переключения передач ставим в нейтральное положение.

При помощи отвертки замыкаем выводы тягового реле стартера. При этом рукоятка отвертки должна не пропускать электрический ток, касаться ею нужно строго двух выводов, но не «массы».

Наблюдаем за стартером. Если он стал крутить, то неисправно тяговое реле, либо цепь включения стартера. Если стартер не крутит, то скорее всего неисправен он сам (короткое замыкание или обрыв обмоток, износились щетки, загрязнен или изношен коллектор и пр.).

Если стартер крутит при замыкании контактов работоспособность его тягового реле можно восстановить слегка постукав по нему молотком для возобновления контакта внутри. Не сработало? Проверяем исправность цепи по схеме включения (возможно просто соскочил или неплотно посажен провод на обмотку реле или окислились наконечники силовых проводов). Неисправное тяговое реле заменяем новым.

Если стартер не крутит при замыкании контактов реле, то придется его снимать, разбирать и устанавливать причину неисправности.

Примечания и дополнения

— При замыкании отверткой контактов реле возможно возникновение некоторого искрения. Это не является неисправностью.

Еще статьи по стартеру автомобилей ВАЗ 2108, 2109, 21099

Поиск неисправностей снятого генератора

Демонтаж стартера проводят следующим образом. Выключается зажигание. Отсоединяются провода от клемм аккумулятора. Затем снимается сам стартер.

Когда генератор снят, можно его спокойно проверить. Необходимо замкнуть минус аккумулятора и корпус генератора медным кабелем сечением 6-8 мм 2 , плюс батареи с коннектором реле. Генератор должен работать.

Если не вращается, значит, износились щетки, их надо поменять. Если непорядок с коллектором, то в этом случае проще заменить генератор. Может присутствовать обрыв обмотки якоря, что определяется замером сопротивления с помощью мультиметра. Если показал бесконечность, значит, есть обрыв.

Дальше надо проверить остальные движущиеся части генератора. С положительной клеммы аккумулятора напряжение подают на коннектор втягивающего реле.

При правильной работе слышен щелчок. Вилка должна толкнуть бендикс до самого конца. Вал стартера должен крутиться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. Заодно проверяются все параметры обмоток на соответствие паспорту изделия.

При должном ремонте стартер поработает без отказов еще несколько лет. Длительность эксплуатации с зависит от соблюдения нескольких правил.

Во первых, пуск двигателя не должен превышать 15 секунд. При беспричинных сбоях при пуске или непонятных звуках нужно прекратить эксплуатацию до выяснения и устранения причин.

Необходимо контролировать состояние коннекторов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Проверка от аккумулятора

Нужно замкнуть минусовую клемму аккумулятора на корпус стартера, а плюс подключить на верхнюю клемму реле.

Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, другой – на корпус. Если лампочка загорелась, пора менять щетки.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Диагностика бендикса стартера

Бендикс в исправном состоянии крутится только в одну сторону. Снимите его, и зажмите в тиски, попробуйте прокрутить в обе стороны, если крутится в обе, меняйте бендикс.

Проверка стартера Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

При проверке напряжением 220 В соблюдайте осторожность – не касайтесь руками частей стартера лада спутник, находящихся под напряжением.

Проверка правильности работы стартера

Если вы подозреваете стартер, отнесите его в магазин автозапчастей или СТО для проверки на стенде. Многие магазины автозапчастей и станции технического обслуживания за небольшую плату протестируют ваш стартер. У него может быть изношенные щетки, вал или обожженная обмотка возбуждения, которые могут вызывать необычные шумы, чрезмерное потребление тока, медленное вращение или вообще отсутствие вращения.

Когда вы сталкиваетесь с проблемами стартера автомобиля (бывает ещё такая довольно редкая проблема что постоянно крутит стартер), помните, что отсутствие надлежащего технического обслуживания аккумулятора, неисправных электрических соединений и компонентов не позволит вашей системе запуска работать должным образом. Независимо от источника проблемы, эти советы по устранению неполадок помогут вам, когда ваш автомобиль не заводится. Они предоставят вам относительно быстрый способ решения ваших начальных проблем.

Принцип работы

Автомобильный стартер по сути своей это двигатель постоянного тока. При подаче на него электрического напряжения 12 В он начинает вращаться. Так как через ременную передачу стартер соединен с валом двигателя, он вращает и его. Это происходит каждый раз, когда шофер садится и заводит автомобиль.

При заведенном двигателе, независимо от того стоит автомобиль или едет, происходит обратный процесс с точки зрения электротехники. Из двигателя постоянного тока стартер превращается в генератор. Двигатель, вращая вал стартера, вызывает выработку электрического тока напряжением 12-14 вольт. Но стартер состоит не только из генератора-двигателя постоянного тока. Для управления им, переводом в режим генератора или двигателя, на стартере установлено тяговое реле. Поэтому при проверке стартера мультиметром или другим прибором нужно будет выяснить функционирование реле.

Когда включается зажигание, на обмотку тягового реле поступает управляющий ток. Это вызывает перемещение якоря реле и штока, который давит на рычаг, вызывающий зацепление бендикса с маховиком.

В это же время происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер так отработан, что отличить различные бренды можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, значит, он сможет это сделать с любым другим.

Самые уязвимые элементы стартера – это втягивающее реле, коллектор и втулка якоря, щетки генератора, бендикс, пятаки, демпферная пружина и вилка. Причина выхода их из строя заключается в предельных нагрузках, испытываемых генератором при запуске двигателя. Через его обмотки протекает ток в сотни ампер.

На сегодняшний день отсутствуют диагностическая аппаратура, способная проверить работоспособность генератора. Поэтому приходится полагаться на опыт и добрый старый мультиметр.

Диагностика неисправностей стартера ВАЗ-2107

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Стартер крутит но не вращает двигатель

Износ роликов бендкса

При повороте ключа зажигания на старт стартер крутит, но двигатель не подвижен. Происходит это из за поломки бендикса.

Бендикс состоит из двух частей.

• Первая соединяется с валом стартера
• Вторая это шестеренка, которая входит в зацепление с венцом маховика.

Соединяются они между собой при помощи подпружиненных цилиндрических роликов. Полость в которой эти ролики расположены находится под углом по ходу вращения бендикса. То есть в одну сторону вращения ролики не создают препятствие. В другую сторону ролики за счет силы трения и расположения движения роликов они становятся в клин. Между двумя поверхностями.

В процессе работы ролики изнашиваются и становятся тоньше . изнашиваются и рабочие поверхности. Ролики перестают зажиматься. В результате чего бендикс проворачивается и не передаёт вращение от вала стартера к маховику.

Если подобное произошло в дороге есть шанс что двигатель все таки заведется. Для этого необходимо несколько раз погонять стартер. Поверхности от трения нагреваются. Происходит тепловое расширение элементов бендикса. Он в какой то момент сработает и двигатель заведется. Как правило, подобная неисправность появляется постепенно. Сначала бендикс проскочил один раз. Затем чаще и чаще. Лучше сразу его заменить. Наступит момент когда бендикс полностью откажет.

Повреждение зубьев бендикса и венца маховика

Существует её один момент, по которому работающий стартер не вращает двигатель. Происходит это из за разрушения зубьев бендикса и венца маховика. То есть бендис выходит полностью. Происходит соединение контактов втягивающего реле через пятак. Стартер вращается. Но двигатель не проворачивается.

Подача бендикса изначально была не отрегулирована. Или произошло заедание бендикса на валу стартера.

Регулировка пятна контакта шестерен бендикса и венца маховика происходит при помощи винта на котором крепится вилка бендикса. Поверхность болта смещена по своей оси. Благодаря этому есть возможность регулировать выход бендикса в большую или меньшую сторону.

Если зубья бендикса не создают полного пятна контакта. Частичо или на половину входят в зацепление. Вращение происходит по краю зубьев. В результате зубья стачиваются или обламываются. Тяжело проверить стартер как если сломаны зубья или неисправность бендикса.

Скорее всего появятся не характерные для работы стартера звуки. Скрежетание и образование искр.

Алгоритм проверки стартера на двигателе

Итак, какова самостоятельная диагностика, чтобы стартер неожиданно не отказал в самое неподходящее время:

• Включенное зажигание не вызывает вращения стартера. Возможно, что рычаг селектора не стоит на «парковке» или «нейтрали».
• Проверить, целы ли провода, надежно ли они прикреплены к клеммам на стартере. Выяснить, насколько заряжена аккумуляторная батарея.
• При включенном зажигании стартер не крутится, но при этом «щелкает» тяговое реле, даже если батарея полностью заряжена. Это признаки того, что неисправны контакты на стартере или реле. Отсутствие щелчков сигнализирует о поломке тягового реле или обрыве в нем электрической цепи.
• При медленном вращении двигателя стартером следует замерить напряжение на аккумуляторе мультиметром, возможно, что оно меньше 12 В.

Более тщательный контроль этого узла предполагает:

• Красный провод мультиметра подсоединяется к плюсу втягивающего реле, а черный – на массу автомашины. Если реле исправное, то при включении ключа зажигания на дисплее прибора высветятся 12 В и будут слышны щелчки.
• Целостность щеток можно проверить лампочкой 12 В, если соединить ее напрямую с держателем и массой щеток. В случае загорания лампочки – щетки не в порядке и требуют замены.
• Исправность обмотки якоря можно прозвонить мультиметром, чтобы измерить величину сопротивления «корпус-обмотка». Для этого прибор переводится в режим омметра, и проверяемый участок цепи подсоединяется к его выходным клеммам. При исправной обмотке величина ее сопротивления будет нулевой.

О том, как пользоваться мультиметром, рассказывается в многочисленных видео в интернете.

При повороте ключа на старт стартер ни как не реагирует

• Первое необходимо проверить как работает стартер. Для этого следует убедиться в том, что кпп находится в нейтральном положении поставить автомобиль на ручник. При помощи перемычки. Перемкнуть между собой клемму управления втягивающим реле и клемму, на которую приходит плюс от аккумулятора. Если стартер начал вращать двигатель, и он завелся. Значит стартер исправен. Скорее всего, неисправность в реле стартера или замке зажигания.

• Проверить наличие или отсутствие напряжения на клемме управления. Для этого следует измерить мультиметром напряжение на клемме управления. Повернуть ключ на старт. Если напряжение не появилось то неисправно реле стартера.
• Реле стартера представляет собой электромагнитную катушку на которую приходит напряжение от замка зажигания. Как только напряжение на катушку поступило. Она притягивает пластинку с контактом. Который соединяется с другим контактом. В результате чего напряжение передается на клемму управления втягивающего реле. Применяется реле стартера для того чтобы сила тока возникающая при включении втягивающего реле не смогло сжечь контакты замка зажигания.

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация	Ваши действия
Реле издает щелчки, но якорь не крутится	Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью молчит	Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Ремонт бендикса стартера своими руками

Ремонт стартера – дело хлопотное, но, проведя его своими руками, можно сэкономить семейный бюджет. Во время эксплуатации стартер постоянно испытывает большие нагрузки, и подвергается воздействию пыли, влаги, грязи и масла, что способствует быстрому разрушению изоляции электродвигателя и поломкам механизма привода.

Мы уже писали о некоторых признаках неисправности стартера и о проверке и ремонте втягивающего реле. Еще одной неисправностью, которая ведет к ремонту стартера, является пробуксовка обгонной муфты свободного хода – бендикса, возникающая в результате загрязнения пазов и роликов. В этом случае при включении стартера слышится шум вращающегося якоря, а коленчатый вал стоит на месте (это хорошо показано в видео-инструкции по ремонту стартера внизу страницы). Без ремонта здесь не обойтись.

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

1. Включить передачу;
2. Выжать педаль тормоза;
3. Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

• снимите стартер с автомобиля (видео-инструкция в конце статьи);
• погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
• не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
• выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

Разборка-сборка бендикса при ремонте стартера

Ремонт стартера с разборкой бендикса выполняется в следующем порядке:

1. Перед разборкой бендикса, прежде всего, его необходимо снять с якоря (смотрите на видео ниже).
2. Затем очень аккуратно развальцуйте загнутый край кожуха и снимите его с наружной обоймы.
3. После этого снимите пружины и растяните их так, чтобы в свободном состоянии они увеличились примерно на 10 мм.
4. Далее необходимо промыть в бензине все детали бендикса, пазы наружной обоймы и зачистить забоины и заусенцы на рабочих поверхностях.
5. Не забудьте перед сборкой смазать моторным маслом все элементы конструкции.

Если вы правильно завальцуете края кожуха, то такой ремонт стартера продлит жизнь бендиксу еще на несколько лет.

Проверка тягового реле

Тяговое реле необходимо менять, когда при подаче напряжения обгонная муфта не выдвигается. Некоторые разновидности стартеров комплектуются разборными реле. Однако лучше менять элемент целиком.

1. Для демонтажа узла открутите два винта, располагающихся в передней части.
2. Далее поднимите немного реле и отсоедините якорь от рычага.
3. Теперь можно извлечь узел из корпуса вместе с пружиной и якорем.

Если по прошествии этих этапов проверки стартера проблема с работоспособностью была решена, тогда после всех ремонтных работ сборка и установка устройства в автомобиль производится в обратном порядке.

Подводя итог, отметим, что в статье мы рассмотрели общий принцип работы стартера, процесс разборки устройства, а также определение потенциальных неисправностей на ВАЗ-2109. Теперь на основании только что полученной информации вы без проблем сможете отремонтировать данное устройство на своем автомобиле.

В корпусе стартера закреплены четыре обмотки возбуждения.

Разбирайте тяговое реле только при необходимости его ремонта.

1. Отверните гайку с нижнего контактного болта.	2. Снимите шайбу и отсоедините наконечник вывода обмотки статора.	3. Отверните два винта крепления тягового реле.
4. Выньте тяговое реле. Для этого отсоедините якорь реле от рычага, приподняв реле.	5. Выньте якорь и пружину из тягового реле.	6. Снимите уплотнительное кольцо.
	7. С помощью подходящей по диаметру трубки сбейте ограничительное кольцо со стопорного (см. примечание).

Ограничительное кольцо фиксируется стопорным, установленным под ним.

8. Снимите стопорное кольцо.

9. Снимите ограничительное кольцо.

10. Отверните два винта крепления и снимите защитную крышку.

11. Снимите стопорное кольцо.

12. . а затем регулировочные шайбы.

13. Отверните гайки стяжных шпилек.

14. Снимите крышку со стороны коллектора.

15. Отожмите отверткой пружины обеих изолированных щеток и выньте щетки из щеткодержателя.

16. Снимите щеткодержатель (см. примечание).

1 – изолированные щетки 2 – неизолированные щетки

Изолированные щетки припаяны к выводам обмоток статора, а неизолированные – к щеткодержателю. При снятии щеткодержателя изолированные щетки остаются на выводах обмотки статора.

17. Снимите корпус со статором.

18. Снимите пластмассовый упор рычага.

19. Выньте якорь из крышки со стороны привода.

20. Снимите промежуточную опору с вала якоря.

21. Снимите стопорное кольцо с привода стартера.

Детали привода стартера:

1 – шестерня 2 – рычаг привода 3 – обгонная муфта 4 – тарельчатая шайба

22. Снимите тарельчатую шайбу.

23. Снимите упорную шайбу.

24. Снимите муфту с рычагом.

25. Снимите упорное кольцо.

26. Отверните два винта крепления крышки тягового реле.

27. Отверните гайки с двух контактных болтов тягового реле (см. примечание).

Детали тягового реле:

1 – выводы обмоток 2 – якорь 3 – корпус 4 – крышка 5 – контактные болты

28. Отсоедините с помощью паяльника оба вывода обмоток от клемм тягового реле.

29. Снимите крышку тягового реле.

30. Снимите уплотнительное кольцо.

31. Выньте контактную пластину в сборе со штоком.

32. Снимите со штока возвратную пружину.

33. Снимите стопорное кольцо.

34. Снимите изолирующую шайбу.

35. Снимите контактную пластину (см. примечание справа).

Детали крепления контактной пластины (показаны в порядке установки на шток).

36. Снимите изолирующую втулку.

37. Снимите шайбу.

38. Снимите демпфирующую пружину. Обмотки тягового реле установлены в неразборном корпусе.

Нарушение нормального функционирования стартера

Итак, ближе к решению, как проверить стартер ваз 2109 самостоятельно?

Необходимо любым металлическим предметом замкнуть две большие клеммы на стартере. После выполнения этих действий появятся искры и если они появились, то переходите к следующим действиям:

Обратите внимание на состояние аккумуляторной батареи. В случае окисления клемм нужно с помощью наждачной бумаги, отвёртки или ножа очистить их;
Если неисправно втягивающее реле, то необходима будет его замена;
Можно прозвонить при помощи тестера провод, идущий с реле.. Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:

Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:

1. Одной из причин может быть слабая аккумуляторная батарея. В таком случае заряжайте на протяжении 30 мин. аккумулятор, а после опять запустите мотор;
2. Можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание. В случае нарушения контактов нужно затянуть гайки соединений и укрепить ослабленные контакты.

Если при повороте ключа зажигания слышны специфические щелчки, то это может значить:

1. Разряжена аккумуляторная батарея;
2. Также можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание;
3. Если все ранее перечисленные методы не помогли, то, скорее всего, перестало функционировать втягивающее реле. В этом случае необходима будет его замена.

Причиной не функционирования мотора может стать замок зажигания. Для проверки этого предположения нужно поочерёдно отсоединять и зачищать проводки, идущие к замку зажигания.

Конкретные примеры ситуаций и способы выхода из них

После того как был повёрнут ключ зажигания прозвучал один щелчок. Причины:

Обратите внимание на втягивающее реле, если болты на нём подгорели, то на него поступает напряжение меньше положенного (12 вольт);
Могла деформироваться или поломаться вилка выталкивающая бендикс. В этом случае бендикс не может полностью дойти к маховику, а значит, сердечники не до конца входят в катушку и контакты размыкаются;
Стёрлись зубчики на бендиксе

Тогда втягивающее реле не подаёт напряжение на стартер;

Если сотрутся зубчики на бендиксе, то во время запуска двигателя будет слышен некое потрескивание. В таком случае нужна будет замена бендикса. Конечно, есть возможность починить вышедший из строя бендикс, но они не настолько дорогостоящие, чтобы тратить на это своё время. К тому же разбалансирование его частиц может привести к быстрому износу стартера.

В автосервисе вам могут предложить поменять полностью весь редукторный стартер. Если же вы не в состоянии самостоятельно поменять бендикс, то вы конечно можете обратиться в автосервис, но тогда укажите точную причину неисправности. Для сравнения стоимость бендикса составляет около 250 рублей, а стоимость всего стартера будет в десятки раз больше.

Могли износиться щёточки или втулки якоря. В таком случае необходима будет заменить втулки и щёточки. Для того что бы заменить втулки нужно будет разобрать весь стартер;

Подшипники это латунные втулки, благодаря которым происходит вращение двух валов. Если вы своевременно не замените втулки, то начнёт страдать редуктор, маховик и бендикс. Втулки недорогие и поэтому доступны каждому.

• Замыкание обмотки.
• Сел аккумулятор;
• Ослабли или окислились клеммы;
• Удерживающая обмотка не надёжно фиксирует сердечник.
• Короткое замыкание;
• Разрушение кольца редуктора стартера;
• Непригодный ключ.

Причины нескольких последовательных щелчков:

1. Причины отсутствия щелчков:
2. Если на улице температура -20⁰С, все приборы работают, но мотор не заводится и нет щелчков, то нужно проверить предохранители, втягивающее реле и проводку. При наличии щелчков необходимо заменить втягивающее реле.

Если не крутит стартер ВАЗ 2109, водителю необходимо сразу производить его диагностику, а также выполнять требующийся ремонт, так как неисправности данного механизма автомобильной системы пуска могут привести к печальным последствиям.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Последовательная разборка стартера

Весь процесс происходит в несколько этапов, и на каждом можно выявить потенциальную неисправность.

Первый этап подразумевает осмотр щеток после их снятия. Как правило, это наиболее распространенная проблема, которая препятствует нормальной работе стартера. Для этого сделайте следующее:

1. Открутите два винта, которые фиксируют крышку защиты. Она снимается очень легко.
2. Отверткой с вала снимите стопорное кольцо и регулирующие шайбы.
3. Следующим шагом снимите две гайки стяжных шпилей и со стороны коллектора можно демонтировать крышку.
4. Теперь при помощи отвертки можно отжать пружины и вытянуть щетки из посадочных мест.

Чтобы измерить высоту щеток, используйте линейку или штангенциркуль. Если высота элемента меньше 12 мм, тогда их следует заменить. Если на поверхности есть сколы и трещины, это также является поводом к их обновлению на новые детали.

Зачем стартеру бендикс

Понять, что именно обгонная муфта является причиной трудностей с запуском двигателя не всегда бывает легко. Снимать каждый раз стартер для его проверки неразумно и слишком трудоемко, а причиной трудного пуска мотора может стать не только неисправность бендикса, но и проблемы с втягивающим реле или стершаяся втулка, на которую насажен вал стартера – замена муфты в этом случает проблему не решит.

Иные способы проверки этого узла не могут дать точного ответа на вопрос почему периодически возникают трудности с пуском. Для этого процесса имеет значение буквально все – от степени заряда аккумуляторной батареи до состояния самого электромотора. Если опыта у автовладельца маловато, то пытаться самостоятельно продиагностировать стартер не стоит , поскольку несмотря на внешнюю простоту, его конструкция отличается достаточной сложностью, и любые непрофессиональные действия могут окончиться необходимостью полной его замены, который низкой стоимостью не отличается.

Разрядился аккумулятор

Система электропитания автомобиля во многом зависит от исправности аккумуляторной батареи. Чтобы поддерживать его в рабочем состоянии, необходимо соблюдать ряд требований и указаний. Если же, в силу каких-либо причин, уход за АКБ не производился, то рано или поздно, такое халатное отношение «аукнется» владельцу.

Наиболее выраженными симптомами неисправной АКБ являются:

• слабая яркость ходовых огней;
• затухание звукового сигнала;
• наличие красного/белого индикатора на крышке АКБ;
• отклонение стрелки бортового амперметра в сторону заряда при замыкании цепи стартера;
• наличие сульфатации клемм АКБ.

Все эти признаки, так или иначе, сигнализируют о том, что АКБ нуждается в диагностике. Для начала следует проверить уровень и плотность электролита. После этого АКБ нужно зарядить при помощи зарядного устройства. Если АКБ старенький, зарядку следует производить на предельно низких значениях зарядного тока.

Во время этой процедуры крышки банок АКБ должны быть сняты. На протяжении всего времени зарядки необходимо убедиться в отсутствии саморазряда АКБ. Случается так, что во время зарядки одна или несколько банок начинают «закипать» раньше остальных. Такое явление указывает на то, что батарея, ввиду ненадлежащего ухода, исчерпала свой ресурс.

Итак, ситуаций, при которых стартер перестает работать, на самом деле, достаточно много. Например, если вы пытаетесь завести автомобиль, и в это время раздаются характерные щелчки, то, возможно, проблема заключается в предохранителе или проводке автомобиля. Также может еще не работать , или же причина может таиться в износе втулок. В подобной ситуации рекомендую проверить контакты на реле, поскольку они могут попросту окислиться. Но в первую очередь убедитесь в работоспособности аккумулятора, советую прочитать мои статьи:

Для этого просто включите габариты и/или аварийную сигнализацию. Если сделать это получилось, значит, аккумуляторная батарея заряжена и работает исправно.

Редукторный стартер ВАЗ 2108, 2109, 21099, Нива от ТМ АТЭК

Редукторный стартер на ВАЗ 2108, 2109, 21099 – относится к универсальным запасным устройствам, так как его установка возможна на практически любую модель из ВАЗовского семейства Самара. А это достаточно широкая гамма автомобилей, причем их дебют на рынке датируется серединой 80-х годов, а отдельные модификации и сегодня стоят на конвейере автозавода, более того, пользуются стабильным спросом покупателей. Конечно, предлагаемый стартер имеет мало общего с устройствами, которые устанавливались более тридцати лет назад, но, благодаря схожей форме и габаритам является полностью взаимозаменяемым элементом. Различия, и весьма существенные – в технике.

Особенности конструкции и ремонта стартера ВАЗ-2114

В этой небольшой статье мы постараемся максимально подробно разобраться в том, как осуществляется ремонт стартера на ВАЗ-2114. Это устройство, которое позволяет запустить двигатель. Стартер – это электромотор, который раскручивает коленчатый вал двигателя. За счет своей конструкции он приводится в зацепление с шестерней коленвала только после поворота ключа зажигания. Но что делать, если вдруг при повороте ключа не происходит ничего? Именно в этом мы и разберемся.

Конструкция

Там, где на ВАЗ-2114 стартер устанавливается, находится еще несколько элементов – воздушный фильтр, термостат, и прочее. Поэтому, чтобы получить свободный доступ ко всем узлам системы запуска, придется некоторые детали снять. Конструкция стартера состоит из таких компонентов:

1. Задняя крышка.
2. Бронзовые втулки.
3. Меднографитовые щетки.
4. Якорь с обмоткой (ротор).
5. Статор с обмотками.
6. Бендикс – обгонная муфта, вилка и шестерня.
7. В редукторных стартерах имеется планетарный механизм.
8. Передняя крышка.
9. Втягивающее реле.

Далее приступим к описанию работы механизма.

Как работает стартер?

На автомобилях ВАЗ-2114 чаще всего устанавливаются стартеры с планетарным редуктором. Они позволяют существенно увеличить мощность, прикладываемую к венцу маховика. А самое главное – это то, что такая конструкция позволяет использовать электродвигатель низкой мощности. Работа происходит по такому алгоритму:

1. При повороте ключа зажигания происходит подача напряжения на реле.
2. Замыкаются контакты и подается напряжение на втягивающее реле.
3. Под действием магнитного поля сердечник втягивается и замыкаются силовые контакты.
4. Параллельно с этим шестерня на бендиксе перемещается по оси и вводится в зацепление с венцом маховика.
5. Напряжение подается на обмотки электродвигателя, ротор начинает вращаться.
6. И если нет никаких неисправностей, двигатель автомобиля запускается.

Но случается и такое, что ВАЗ-2114 не заводится, а стартер крутит. В этом случае поломку нужно искать в системе зажигания, приводе ГРМ, топливоподаче.

Типичные поломки

Если не крутит стартер на ВАЗ-2114, то возможно присутствие таких неисправностей:

1. Стерлись щетки.
2. Разрядился аккумулятор.
3. Обрыв обмотки якоря или статора.
4. Поломка втягивающего реле – разрушение обмоток.

Обратите внимание на то, что при поломке бендикса и обгонной муфты стартер продолжит крутить, но вот зацепления с венцом не будет

Нередко причиной того, что стартер слабо крутит, является плохая масса или низкий заряд батареи. В этом случае потребуется заменить бронзовые втулки и провод, который соединяет коробку передач и минусовую клемму аккумулятора

Обратите внимание на то, что цепь питания обмотки стартера не защищена предохранителем

Поэтому крайне важно производить своевременную замену щеток и чистку ламелей. Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера. Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера

Это позволит избежать возникновения короткого замыкания, которое приведет к неизбежной поломке стартера.

Как снять агрегат?

Для того чтобы выполнить ремонт стартера ВАЗ-2114, вам потребуется его демонтировать. Для этого достаточно выполнить такие манипуляции:

1. Отсоединяете от минусовой клеммы аккумулятора провод. Если этого не сделать, то возможно замыкание.
2. Освобождаете доступ к стартеру – снимаете корпус фильтра очистки воздуха.
3. Теперь при помощи ключа на «13» нужно выкрутить гайку, которая крепит на втягивающем реле силовой провод.
4. Тонкий провод также нужно извлечь.
5. Тем же ключом выкручиваете три гайки, которыми крепится корпус к картеру сцепления.
6. Снимаете агрегат.

Теперь можно приступить к ремонту стартера ВАЗ-2114. Чтобы качественно его выполнить, придется полностью разобрать механизм.

Что нужно менять?

Для того чтобы выполнить ремонт, вам нужно приобрести комплект запасных частей. В частности, потребуются такие компоненты:

1. Щетки.
2. Втулки.
3. Бендикс.

Как правило, эти элементы чаще всего выходят из строя. Если произошла поломка обмоток или части корпуса, то намного проще (и эффективнее) окажется установить новый стартер или бывший в употреблении, но рабочий.

Характеристика стартера ВАЗ девятой модели

Каждый водитель знает, что если не заводится машина, причина может быть в неисправном стартере. Для того чтобы выполнить диагностику и ремонт механизма, нужно знать его устройство.

Место расположения и предназначение

Основное назначение стартера – раскрутка коленчатого вала, благодаря которому заводится двигатель. Естественно, он расположен недалеко от мотора. Обычно он находится в моторном отсеке со водительской стороны под силовым агрегатом. В зависимости от места расположения при демонтаже узла потребуется снять либо защиту двигателя, либо воздушный фильтр. Найти стартер несложно. Он имеет форму цилиндра, а к нему подключены провода, которые крепятся с помощью гайки.

Устройство и принцип работы узла

Данный узел представляет собой небольшой электродвигатель. Его конструкция состоит из бендикса с щетками, двух обмоток и подвижного ротора. На двух обмотках – стартерной и роторной создаются магнитные поля противоположного значения. На механизм подается напряжение, которое передается ротору с помощью графитных щеток. Благодаря бендиксу вращательные движения передаются маховику.

Устройство включает в себя:

• втулку, которая соединяется с втягивающим реле;
• обгонную муфту, которая обеспечивает движение только в одну сторону;
• шестерни.

Со временем детали бендикса стираются и он начинает пробуксовывать. В этом случае нужна его замена. Причиной неисправности является загрязнение механизма, но чистка не помогает восстановить работоспособность. Детали механизма изнашиваются неравномерно, после промывки они не могут полноценно выполнять свои функции.

Принцип работы стартерного механизма заключается в преобразовании электрической энергии, которую он получает от аккумуляторной батареи, во вращательное движение шестерни привода. На полюса электродвигателя электрический ток полается с помощью щеточного узла. При этом выдвигается муфта и происходит соединение венца маховика с шестерней. Стартер обеспечивает вращение коленчатого вала и, тем самым, способствует запуску двигателя. Когда мотор запущен, муфта занимает исходное положение (автор видео — Михаил Нестеров).

Как заменить реле включения стартера на ВАЗ 2108-ВАЗ 21099?

1. Если вы внимательно прочтёте выше изложенный текст, то уже сразу догадаетесь как это реле снять но всё же проинструктируем, найдите это реле у себя в автомобиля (Местонахождение показано на фото выше), видите к нему подсоединена колодка проводов вот её то и отсоедините, а после того как она будет убрана и отведена в сторонку, берите в руки гаечный ключ и выворачивайте им гайку крепления реле и после чего снимайте его, кстати если работа производиться в дождь или в слишком влажную погоду или если вы просто боитесь короткого замыкания проводки (В этом случае проводка вся обгорит и по требует замены), то обезопасьте себя отсоединив для этого провод с клеммы минус на АКБ, если вы не знаете как это сделать то изучите «эту статью», в ней в первом пункте всё сказано.

Чтобы проверить работает реле или же нет (Просто так новое реле покупать не советуем, всегда всё проверяйте), можно воспользоваться двумя разными способами, первый заключается в том что вам придётся снять крышку с монтажного блока и вытащить от туда реле точно с такой же маркировкой как у вас реле на включение стартера идёт, после вытаскивания эти два реле замените и попробуйте завести автомобиля, если не заведётся то значит дело не в реле и искать проблему вам нужно либо в самом стартере либо в замке зажигания, второй же способ подразумевает что вы найдёте провод перемычку (Указан синей стрелкой, проволоку можно так же использоваться) и его выводы поднесёте к колодки проводов а именно к её контактом «30» и «87» (Это нижний и верхний контакт колодки, присмотритесь к реле на нём обозначены они или для наглядности взгляните на фото они указаны красной стрелкой, правда там колодка совсем от другого автомобиля но она практически такая же и на ней можно понять где находятся эти два контакта), если машина сразу же заведётся (Не забудьте перемычку когда заводиться начнёт сразу убрать) то дело всё в реле, если нет то ищите дальше (Когда будете делать второй способ, ключ в зажигании не забудьте повернуть до такого состояния, когда все приборы загораются)!

Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже:

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Ваз 2109 схема реле стартера

Вы слышите щелчки или их нет в помине? Водитель отпускает ключ  — и радость: вентилятор набирает обороты. Берем мечик и устанавливаем его в патрон ручной дрели: попробуем  выполнить резьбу во втулке.

Хозяин поворачивает ключ в третье положение, но опять  тишина: стартер вообще не крутит. Реле стартера расположено под капотом на щитке передка. На автомобилях ВАЗ-2108, ВАЗ-2109 применяется однопроводная система электрооборудования с номинальным рабочим напряжением 12 В. Прямо шедевр футуризма получился! Штекерный разъём для подключения к плафону индивидуального освещения салона; I. Она  запрессована в крышку 14. Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило:  узкий зазор при этом полностью исчезает. Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Эти потребители подключены непосредственно к линии генератор — аккумуляторная батарея.

Токи пуска не защищены конкретными  предохранителями. Да вот же оно: прямо на рамке, смотрит на вас  четырьмя контактами слева от вакуумника. Реле включения очистителей фар контакты. Запомните схему соединения стартера, вам подобный план пригодится еще не раз, когда будете делать ремонт авто своими руками. Пора менять реле втягивающее.

Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик  давления масла, а лампа аккумулятора светиться не хочет. Вопрос: что с контрольной лампой заряда АКБ? Реле включения дальнего света фар; Кб. Информация сайта собрана в сети или прислана посетителями. Реле включения ближнего света фар. Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Для тех, кто еще не в теме, предлагается фото. Метчик как девушка: предмет хрупкий. К таким потребителям относятся: аварийная сигнализация, звуковой сигнал, лампы стоп-сигнала в задних фонарях, штепсельная розетка 16 для переносной лампы, плафон освещения салона. На малых оборотах проводите такие действия. Вольт с проводами и используя данную схему, можно самостоятельно найти и устранить мелкие неполадки в электрооборудовании.

Примерно  на уровне разъеме монтажного блока, где-то  под капотом. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Напряжение питания к большинству потребителей подводится через выключатель зажигания. Как же ее самостоятельно вытащить? Вращение заднего конца вала якоря происходит во втулке из металлокерамики. Такую операцию можно проводить несколько раз. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат. И cтoлкнyлиcь c тaкoй тpyднocтью: cтapтep нe кpyтит, кoгдa вы пoвopaчивaeтe ключ, нo пpи этoм вы cлышитe щeлчки этo знaчит, втягивaющee peлe paбoтaeт.

Моторедуктор очистшеля заднего стекла. Готовьтесь в поход по магазинам. Установочные размеры вышеуказанных стартеров практически одинаковы — различия лишь в устройстве привода и коллекторного узла.

Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099 Рис. Лишнее усилие, небольшой перекос могут и сломать его. Гдe нaxoдитcя peлe cтapтepa BAЗ 2110? Передний конец  помещен  во втулку, которая запрессована в картере сцепления.

Что надо делать в такой ситуации

К сожалению, в большинстве случаев, данная проблема, так или иначе, решается только с помощью медицинского вмешательства с последующим вскрытием «больного». В зависимости от степени «запущенности» проблемы прибегают как к профилактическим, так и к хирургическим методам лечения.

Первый способ применим в том случае, когда механические части привода бендикса имеют допустимый износ, но испытывают дефицит смазки. Все сочленения следует разобрать, промыть бензином и смазать графитовой смазкой. Шестерня бендикса и обгонная муфта также смазываются. Если стартер редукторный, желательно промазать планетарку и все остальные приводные шестерёнки.

В том случае, если «накрылись» щетки, они естественно меняются. Но, чаще всего, на этом ремонт не ограничивается. Будучи в плачевном состоянии, они, наверняка, порядком потрепали коллектор. Если он черный, подгоревший, с рисками и царапинами, то так оно и есть. Чтобы привести его в рабочее состояние, можно воспользоваться обычным ластиком, желательно слегка потёртым.

Ластик следует приложить к коллектору и, равномерно проворачивая якорь, довести его до рабочего состояния. Шкурку в данном случае использовать не рекомендуется, так как её абразивный материал пагубно влияет на износостойкость представленных узлов.

При износе втулок якоря производится их замена, если, конечно не поздно, и якорь не размолотил посадочные места. Бывает и такое. Для этой цели можно взять на вооружение несколько методов. Чаще всего пользуются метчиком соответствующего диаметра. Постепенно вкручивая его в полость втулки, она безболезненно покинет своё обжитое место. Некоторые автолюбители пользуются выколоткой. Её надставляют над втулкой и ударяют молотком.

Стоит такая втулка сущие копейки, а вот несвоевременная её замена может заметно ударить по кошельку владельца.

Устройство стартёра на ВАЗ 2109, как он работает

Стартёры на ВАЗ 2109 – двигатели постоянного тока, с максимальным потреблением от 500 A до 700 A. При нормальной работе потребляется 260 A, при мощности порядка 1.3 Вт. Они отличаются от прочих пусковых устройств тем, что опора у конца якорного вала отсутствует, вместо неё – втулка, запрессованная в картер сцепления.

Устройство стартера: 1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор;19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I.Схема работы обгонной муфты.

Основные элементы, составляющие конструкцию стартёра ВАЗ 2109, это:

1. Передняя крышка с подшипником скольжения;
2. Привод включения или механизм бендикса (роликовая обгонная муфта, чтобы механизм прокручивался только в одном направлении). Цилиндры блокируют поворот в противоположную сторону, вилка связывает элемент с втягивающим реле, шестерня – с маховиком. Через зубчатый венец, передаётся вращающий момент коленвалу двигателя. Муфта на валу якоря смещается по винтовой нарезке, сделанной в передней его части;
3. У модели №5712 далее на оси расположен планетарный редуктор. У такого стартёра вал бендикса и якоря расположены параллельно. Скорость вращения муфты меньше, зато гораздо выше вращающий момент на маховике. Как результат, беспроблемный запуск гарантирован и при низкой температуре воздуха, а напряжение при раскрутке маховика не садится, пусковой ток на якорных обмотках нужен намного меньший;
4. Подвижная часть устройства, ротор с коллектором, размещены за бендиксом или за редуктором;
5. Статор, в металлическом корпусе. Имеет четыре полюса, которые закреплены винтовым соединением вместе с катушками обмотки внутри корпуса. Из них 3 катушки последовательно соединяются с обмоткой якоря (сериесные катушки). Одну из катушек подсоединяют параллельно (шунтовая катушка), так что, стартёр –электродвигатель смешанного возбуждения. Это даёт большой вращающий момент в заторможенном состоянии и не слишком высокую частоту вращения якоря на холостом ходу.
6. Щёткодержатель, к нему крепятся четыре медно-графитовые щётки, плюсовая пара и минусовая. Вместе вся конструкция составляет щёточный узел. С помощью щёток происходит передача тока на якорь;
7. С задней части стартёр закрыт ещё одной, задней крышкой на подшипнике скольжения;
8. Сверху размещено втягивающее электромагнитное реле. Оно приводит роликовую обгонную муфту в зацепление, а напряжение от него передаётся на якорь реле. Внутри реле – катушка, с медным изолированным проводом и металлическим стержнем (сердечником). Он движет шток контактов, которые помещены в задней части, а также рычаг обгонной муфты;
9. Якорь, составленный валом, на котором нанизаны и напрессованы пластины из электротехнической стали, с прорезями. В них проложена медная ленточная обмотка с картонной изоляцией. Концы якорной обмотки зачеканенной пайкой соединяются с коллекторными пластинами. Вал крутится в металлокерамических втулках. Из них передняя – в картере сцепления, туда и ставится передняя часть вала, когда стартёр устанавливают. Задняя же запрессована в крышку пускового устройства;
10. Приводной рычаг.

Вся конструкция скрепляется с зубчатым венцом маховика, через шестерню привода. При подаче напряжения, на втягивающей обмотке реле появляется электромагнитное поле. Замыкаются электрические цепи обмоток статора, якоря, возникает ЭДС. Она приводит во вращательное движение якорь. Последний, с помощью рычага, передвигает муфту вперёд. Передаточная шестерня сцепляется с зубьями венца и передаёт вращающий момент на маховик мотора.

Якорь проходит к своей крайней точке движения, замыкая контакты реле на противоположной стороне. При этом ток больше не течёт через 1-ю обмотку, ведь её концы замкнуты на «плюс» аккумулятора. Втянутый якорь удерживаем сравнительно слабый магнитный поток, создаваемый магнитным полем на обмотке удерживающей. Дополнительно подаётся ток к соответствующим элементам двигателя пускового устройства.В стартёре №5712 вращающий момент, через преобразователь (редуктор), передаётся на 2-й вал. В других моделях передача усилия происходит через шлицы на ступицу, непосредственно, в обоих случаях, запускает вращательное движение обгонной муфты.Роликовая обгонная муфта имеет в конструкции 2 кольца, внутреннее и внешнее. При этом, внутреннее кольцо надето и закреплено на валу, с которым и поворачивается. Наружное связано с передающей шестернёй, соединённой через зубчатый венец с маховиком двигателя.

Кольца плоские, а находящиеся между ними стальные цилиндры блокируют вращение в противоположную сторону. Эти цилиндры размещены на внутренней части наружного кольца муфты. Поскольку ниши под них вырезаны в виде полукапель, при повороте в одну сторону цилиндры движутся свободно. При смене направления движения одного из колец, их вращение невозможно. В этом случае муфта превращается в единое, неподвижное целое.

После того, как мотор набрал рабочие обороты, скорость обращения маховика существенно превосходит скорость стартёра. Тогда, за счёт конструктивной особенности бендикса, его кольца рассоединяются. Происходит отброс шестерни, а двигатель стартёра утрачивает связь с запущенным двигателем машины.Обратный поворот ключа зажигания прекращает подачу напряжения на втягивающее реле. Ток идёт от «плюса» контактов аккумулятора к контактам реле (которые замкнуты), проходит через втягивающую, потом удерживающую обмотку и последний этап – «корпус».

Дело в том, что в авто все его металлические (проводящие) части корпуса в проводке играют роль провода, отрицательного полюса. Так что, у машин однопроводная электросеть, которая при таком подключении обесточивается. При этом движение тока по обмоткам разнонаправленное. Магнитные потоки взаимно компенсируются, а сердечник размагничивается.

Якорь возвращается, тормозясь за счёт трения щёток и коллектора. При этом оказываются разомкнуты контакты двигателя стартёра. Рычаг отводит муфту назад, а стартёр отключается.

Неисправности стартера на ваз 2109, их причины, устранение.

Стартёры для ВАЗ 2109 очень надёжны, неприхотливы и взаимозаменяемы, как почти любое оборудование ВАЗовского автопрома. Неисправности у них тоже примерно одинаковые.

Чтобы избежать частого проведения ремонта стартёра ВАЗ 2109, надо следовать несложным правилам эксплуатации:

• Стартёр не должен работать непрерывно более 10 – 15 с. При необходимости, повторный пуск можно выполнить через 20 – 30 с. Длительная непрерывная работа двигателя стартёра вредна якорной и статорным обмоткам, они перегреваются. Если мотор не завёлся с трёх попыток, лучше сразу протестировать системы зажигания и питания двигателя, при необходимости провести ремонт.
• Длительное вращение приводящей шестерни при запущенном двигателе может стать причиной поломки обгонной муфты. Поэтому, как только заработал мотор, стартёр должен быть отключён.
• Стартёр служит для запуска двигателя, с его помощью передвигать машину нельзя. Такие попытки приведут к перегрузке и поломке устройства.

В случае проблем при запуске в первую очередь предполагается неисправность именно стартёра. Правда, он работает совместно со многими системами и механизмами автомобиля, правильное определение источника неприятностей тоже необходимо. Иногда достаточно простой зарядки батареи.

Странные звуки при запуске, во время работы стартёра, следует принимать во внимание сразу, чтобы своевременно принять меры. Ремонт или замену стартёра ВАЗ 2109 провести можно своими руками, не обращаясь в автосервис.

Самые популярные проблемы

1. Не крутит стартёр ВАЗ 2109. В зависимости от сопутствующих проблеме признаков, определяется, что именно надо проверить и, по необходимости, отремонтировать.
2. При повороте ключа в замке зажигания, нет звуков, говорящих о том, что втягивающее реле стартёра ВАЗ 2109 вообще сработало. При его включении слышны характерные щелчки, но вместо них гаснет (или слабеет, мигает) освещение приборов.

Причины, что проверить и как устранить:

• Если на втягивающее реле не подаётся ток или напряжение недостаточно (а стартёр самый мощный потребитель электроэнергии в машине), запуск не произойдёт и скорей всего необходима замена втягивающего реле стартера на ваз 2109. Напряжение оказывается недостаточным, если окислились, загрязнены, плохо затянуты контакты аккумулятора. Их проверить надо в первую очередь. При необходимости, зачищаются выводы аккумулятора, подсоединяемые концы проводов, закрепляются, затягиваются. Для защиты от окисления, наносят смазку (можно вазелин).
• Аккумулятор нуждается в зарядке. В необходимости зарядки батареи убеждаются при помощи мультиметра (замерять можно и при выключенном двигателе) или нагрузочной вилки. Однако, показатели могут различаться для только что заглушенного и несколько дней не запускавшегося мотора.
• Если подключение всех потребителей энергии приводит к сильному падению напряжения, генератор работает не на полной мощности, может быть износ щёток генератора. Батарея устроена так, чтобы удерживать напряжение некоторое время. При проверке нагрузочной вилкой, на 5-й секунде напряжение ниже 10 вольт, значит, надёжность батареи под вопросом, она слаба и нуждается в замене.
• Внутри обмотки катушки втягивающего реле стартёра ВАЗ 2109 может произойти пробой изоляции, повреждение, что приведёт к замыканию между витками обмотки. Замкнуть может и на «корпус».
• Чтобы проверить реле, пусковое устройство надо снять, при этом потребуется установить прокладку между ограничителем и шестернёй. Толщина прокладки порядка 12,8 мм. При помощи реостата меняют питающее реле напряжение, замеряя вольтметром, при каких значениях произойдёт включение. Если требуется напряжение выше 9 В (при плюсовой температуре воздуха), реле неисправно. В этом случае втягивающее реле стартера ВАЗ 2109 следует заменить.

При повороте ключа нечего не происходит

При повороте ключа отсутствуют как характерные щелчки, так и изменения в освещённости приборов.

Причины, что проверить и как устранить:

• Отсутствует реакция вспомогательного реле. При подключении штекера реле к плюсовому контакту аккумулятора, есть срабатывание – значит, неисправность выключателя зажигания или связь с ним реле отсутствует. Проверить проводку, заменить то, что повреждено, также в проверке нуждается выключатель. Если контакты его не замыкаются, замены требует контактная часть.
• У втягивающего реле стартёра ВАЗ 2109 также может заедать якорь. Для ремонта стартёра ВАЗ 2109 в этом случае понадобится демонтировать реле и проверить, насколько свободно якорь перемещается. Восстановить нормальное движение.
• При включении вспомогательного реле, на вывод реле втягивающего ток всё равно не поступает. Если при подключении плюсового контакта батареи и вывода реле втягивающего оно сработает, проверяется проводка, связывающая 2 реле. Проверить нужно также соединения и контакты, если окислились, зачистить.
• Провод обмотки на катушке втягивающего реле разорван. Проверяется с помощью омметра. Если между нижним контактом и штекером сопротивление бесконечно, требуется замена втягивающего реле стартёра ВАЗ 2109.

Частые проблемы со стартером и ремонт стартера на ваз 2109

1. При запуске стартёра отсутствует или чрезмерно замедленно, затруднено вращение якоря.
2. Стартёр на ВАЗ 2109 щёлкает, но не крутит, при этом освещение приборов не меняется.

Причины, что проверить, как устранить

• Гайки, закрепляющие концы проводов на контактах, ослаблены, слабо закручены. Подтягивание контактных гаек решает эту проблему.
• Контактные болты у самого втягивающего реле также могут подгореть или окислиться. Если при замыкании их вручную якорь движется нормально, следует демонтировать реле и провести зачистку болтов контакта. Если болты сильно корродированы на участке соединения с контактной пластиной, поможет доворот их на180 о.
• Сработавшиеся, стёртые щётки, их зависание. Также может подгореть якорный коллектор. В этом случае передача тока затруднена. Такая поломка очевидна, если контактные болты замкнуты, но вращение якоря осталось прежним – отсутствует или замедленно.

В этом случае чтобы починить стартёр на ВАЗ 2109, следует промерить высоту щёток (должно быть не менее 0,12 см), заменить их, при необходимости. Также, выяснить, насколько свободно перемещаются щётки. Если коллектор подгорел, его зачистить.

Стартёр ВАЗ 2109 щёлкает, но не крутит

Стартёр ВАЗ 2109 щёлкает, но не крутит, пуска нет, зато мигает, тускнеет или гаснет приборное освещение.

Причины поломки, что проверить, как устранить

• Следует осмотреть выводы полюсов аккумулятора и концы проводов. Напряжение падает из-за окисления, загрязнения или плохой затяжки контактов выводах и проводов. Чтобы провести ремонт стартёра ВАЗ 2109, тут достаточно зачистить выводу, контактные концы проводов, выполнить затяжку, покрыть смазкой (вазелин).
• Если выводы в порядке, причиной может быть падение заряда самого аккумулятора. Это проверяется мультимером, также нагрузочной вилкой, если батарея разряжена – зарядка или замена.
• Пробой, механическое повреждение (разрыв) обмоточного провода в катушках статора, якоря, щёткодержатель плюсовой щетки замкнуло на «корпус».

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Рекомендуем: Предохранители и реле в Ладе Приоре: неисправности электрики

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

01.06.2021 6 385 ВАЗ 2109

Автор:Иван Баранов

Многие владельцы машин российского производства сталкиваются с проблемой невозможности запуска машины, причем причины могут быть разными. И довольно часто бывает, что ВАЗ 2109 не заводится по причине того, что не крутит стартер автомобиля. Подробнее об этой неисправности, а также вариантах решения проблемы, вы сможете узнать из этого материала.

[ Скрыть]

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95% всех случаев, когда стартер не крутит. Потому первым делом обращаем внимание на них.

Стартер не крутится в разных ситуациях по-разному. Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания.

Ситуация	Вероятные причины
Наблюдается один щелчок, после чего стартер затихает	Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт; Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться; У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера; Произошел износ втулок якоря или щеток; Замкнуло обмотку
Происходит несколько последовательных щелчков	Села аккумуляторная батарея. Проверьте, подзарядите при необходимости; Ослабло крепление клемм аккумулятора или они окислились; Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой
Щелчки полностью отсутствуют, как и прочие признаки жизни стартера	Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым; Разрушилось кольцо в редукторе пускового устройства; Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть

Автомобиль молчит

Ну и напоследок самое сложное

, автомобиль, вообще не подает никаких признаков жизни после поворота ключа в замке. В таком случаи поломка может скрываться в коротком замыкании обмотки. Скорей всего вы очень быстро почувствуете запах горелого, а также увидите дым из-под капота.

Если же после поворота ключа в зажигании ничего такого не произошло, то проблема может быть в кольце. Оно находится в редукторе стартера и скорей всего поломалось или деформировалось.

На самом деле в такой ситуации вам сможет помочь только специалист, потому что самостоятельно вы вряд ли выявите такую поломку. Ну и самое банальное, ваш ключ испортился и больше подходит для замка. Замените ключ и можно будет ехать дальше.

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

1. При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
   Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
2. При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.

1. В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия:
   Зарядите аккумуляторную батарею;
2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.

1. В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
   Разберите корпус пускового устройства;
2. Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
3. Замените щетки на новые. Это дешевле, чем полностью менять агрегат.

1. Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
   Убедитесь, что ваш стартер исправен;
2. Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
3. Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
4. Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
5. Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Похожие статьи

•

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Загрузка …

Распространенные причины неисправности

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Несколько щелчков

Не работает стартер ВАЗ 2109, когда вы слышите несколько щелчков после того, как вставили ключ в зажигание и повернули. Тем не менее эти несколько щелчков сразу же оповещают водителя о причине поломки:

• Удерживающая обмотка начала слабо фиксировать сердечник;
• У вас сел аккумулятор;
• Ослабли клеммы.

{banner_content} Для начала зарядите аккумулятор, потому что он очень часто приводит к тому, что автомобиль не заводится. Если это не поможет, то проверьте обмотку и клеммы. Обе детали можно очень просто заменить, если вы хоть чуть-чуть разбираетесь в конструкции своего автомобиля и механике. Впрочем, каждый водитель обязан знать такие элементарные вещи, иначе вы будете частенько застревать посреди дороги.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Решение проблемы

1. Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
2. После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.
3. Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
4. Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
5. В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.
6. Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.

Зачем стартеру бендикс

Понять, что именно обгонная муфта является причиной трудностей с запуском двигателя не всегда бывает легко. Снимать каждый раз стартер для его проверки неразумно и слишком трудоемко, а причиной трудного пуска мотора может стать не только неисправность бендикса, но и проблемы с втягивающим реле или стершаяся втулка, на которую насажен вал стартера – замена муфты в этом случает проблему не решит.

Иные способы проверки этого узла не могут дать точного ответа на вопрос почему периодически возникают трудности с пуском. Для этого процесса имеет значение буквально все – от степени заряда аккумуляторной батареи до состояния самого электромотора. Если опыта у автовладельца маловато, то пытаться самостоятельно продиагностировать стартер не стоит , поскольку несмотря на внешнюю простоту, его конструкция отличается достаточной сложностью, и любые непрофессиональные действия могут окончиться необходимостью полной его замены, который низкой стоимостью не отличается.

Первое, на что необходимо обратить внимание, если не заводится двигатель, это крутит ли стартер коленчатый вал двигателя. Естественно, если стартер не крутит коленчатый вал, машину можно завести только с толкача. Так как задача стартера — провернуть коленчатый вал, пока искра не схватит двигатель.

Стартер Ваз 2109

Чтобы начать обсуждать возможные неисправности того, почему не крутит стартер, давайте обратим внимание, что происходит, когда Вы проворачиваете ключ зажигания в положение включения стартера: 1) Слышен однократный щелчок. 2) Слышны многократные щелчки. 3) Ничего не слышно 1) Причиной однократного щелчка при повороте ключа зажигания является либо реле зажигания, либо втягивающее реле стартера Ваз 2109.

Втягивающее реле стартера

Необходимо проверить все разъемы на самом стартере и втягивающем реле. Если это щелкает втягивающее реле стартера, то проверяем следующие вещи: а) Изношены щетки стартера б) Подгорание контактов на втягивающем реле в) Могла сломаться вилка, которая толкает бендикс стартера

Крепление стартера к коробке передач

г) Стартер не может провернуть коленчатый вал по какой-то причине. Например, после обрыва ремня ГРМ поршень уперся в незадвинутый клапан. 2) Если слышны многократные щелчки, то они означают,что напряжение на втягивающем реле недостаточно для его включения. Причиной пониженного напряжения на втягивающем реле стартера могут быть: а) Севший аккумулятор б) Плохой контакт на клеммах аккумулятора. 3) Если при повороте ключа зажигания ничего не слышно, посмотрите, светится ли панель приборов. Может быть просто отвалилась масса от аккумулятора. Если панель приборов светится, то причины , что стартер не крутит следующие: а) Развалилась контактная группа замка зажигания

б) Неисправно реле зажигания

Реле включения стартера

в) Короткое замыкание в стартере. При этой неисправности стартер начнет греться и появится характерный запах, а может и дым.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Почему не крутит и не щелкает стартер

Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет.

Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:

• с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
• на аккумуляторе отсутствует заряд;
• окислились выводы от АКБ;
• пострадало реле механизма, например, окислены выводы или появился обрыв;
• в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
• некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Для проверки реле вам необходимо:

• Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
• Выполнить проверку показателей сопротивления;
• Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
• Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
• При отсутствии сопротивления вывод только один — поломка.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

1. Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
2. С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
3. С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
4. Демонтируйте защитный кожух рулевой колонки.
5. В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
6. Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
7. Проверьте результат работы авто с уже новой релюшкой.

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Загрузка …

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Понаблюдайте за изменениями стартера в процессе замыкания клемм – если прибор вращается, возможно, с явно слышимым треском, значит, виной неисправности является как раз втягивающее реле.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Как отремонтировать втягивающее устройство?

Для выполнения ремонта автолюбителю нужно будет разобрать механизм, руководствуясь следующей схемой:

• сначала снимается гайка, удерживающая провод, соединяющий нижний контакт втягивающего устройства с обмоткой стартера;
• затем от стартера отсоединяется корпус (сделать это несложно, используя обычную отвертку).

К корпусу реле прикручена задняя крышка. Ее требуется снять (выкрутить болт), чтобы иметь возможность зачистить контакты при помощи надфиля. Так решается проблема образования нагара.

После разборки и ремонта механизма рекомендуется (как говорится, «попутно») осуществить его проверку на обрыв или замыкание. Для этого следует подключить между болтом, посылающим на стартер напряжение, и контактом управления (проверка обмотки) либо между корпусом и управляющим контактом (проверка катушки) омметр. Если неисправностей нет, прибор должен показать такие значения:

• 0,75 Ом для удерживающей катушки;
• примерно 0,55 Ом для втягивающей обмотки.

• Распечатать

Главная →

Устройство →

Электрическая система →

Стартер →

Как зарядить аккумулятор в ВАЗ-2109

Если виной неисправности стартера отсутствие заряда аккумулятора, принимайтесь за зарядку приспособления. Чтобы правильно зарядить АКБ, проводите процедуру в проветриваемой комнате. Необязательно снимать агрегат с машины, процесс может происходить прямо в ВАЗ-2109.

Заряжая аккумулятор, следуйте таким требованиям:

1. Отключите все электрокабели.
2. Непосредственно перед зарядкой аккуратно зачистите клеммы от налипаний грязи, пыли, особенное внимание уделите окислившимся участкам.
3. Желательно перед зарядкой произвести полный разряд АКБ – для этого включите все приборы, работающие от электрики.
4. Наблюдайте за движениями стрелки амперметра, она должна приближаться к нулевой отметке.
5. Контролируйте температуру электролита – в процессе заряда она будет увеличиваться. Например, температурный режим электролита повысился до 40 градусов, тогда следует уменьшить ток вдвое. Если в течение 2-х часов плотность электролита и напряжение АКБ в ВАЗ-2109 остается неизменным, значит, батарея зарядилась полностью.

Обычно для заряда АКБ достаточно 10-12 часов. Учтите, что в летний период электролит в ВАЗ-2109 нагревается ускоренными темпами, поэтому задача владельца автомобиля – регулярно проверять плотность и уровень материала.

Разрядился аккумулятор

Система электропитания автомобиля во многом зависит от исправности аккумуляторной батареи. Чтобы поддерживать его в рабочем состоянии, необходимо соблюдать ряд требований и указаний. Если же, в силу каких-либо причин, уход за АКБ не производился, то рано или поздно, такое халатное отношение «аукнется» владельцу.

Наиболее выраженными симптомами неисправной АКБ являются:

• слабая яркость ходовых огней;
• затухание звукового сигнала;
• наличие красного/белого индикатора на крышке АКБ;
• отклонение стрелки бортового амперметра в сторону заряда при замыкании цепи стартера;
• наличие сульфатации клемм АКБ.

Все эти признаки, так или иначе, сигнализируют о том, что АКБ нуждается в диагностике. Для начала следует проверить уровень и плотность электролита. После этого АКБ нужно зарядить при помощи зарядного устройства. Если АКБ старенький, зарядку следует производить на предельно низких значениях зарядного тока.

Во время этой процедуры крышки банок АКБ должны быть сняты. На протяжении всего времени зарядки необходимо убедиться в отсутствии саморазряда АКБ. Случается так, что во время зарядки одна или несколько банок начинают «закипать» раньше остальных. Такое явление указывает на то, что батарея, ввиду ненадлежащего ухода, исчерпала свой ресурс.
