Как позвонить стабилитрон

Несколько работающих способов, как проверить стабилитрон на исправность. Технология проверки стабилитрона мультиметром, транзистор-тестером и другими приборами.

Полупроводниковый прибор, называемый стабилитроном, является основным элементом стабилизированного блока питания. Он обеспечивает постоянный уровень напряжения. Однако, во время работы, по тем или иным причинам он может выходить из строя. Специалисту, выполняющему ремонтные работы необходимо знать, как проверить стабилитрон на исправность, или как его еще называют —диод Зенера.

Содержание:

• Общие сведения о принципе работы
• Проверка мультиметром
• Проверка транзистор-тестером
• Схема для проверки
• Примеры из практики

Общие сведения о принципе работы

Если вы не знаете как работает стабилитрон, то прежде чем прочитать текущую статью, прочтите опубликованную ранее — https://samelectrik.ru/kak-rabotaet-stabilitron-i-dlya-chego-on-nuzhen.html.

При достижении определенного напряжения, происходит лавинообразный пробой pn-перехода. Сопротивление перехода уменьшается. В результате напряжение на диоде остается постоянным. А ток, протекающий через полупроводник, увеличивается.

Принцип работы можно проиллюстрировать бочкой с водой, где имеется переливная трубка. Сколько бы мы воды ни наливали в бочку, уровень останется на постоянном уровне.

На нижеприведенном рисунке представлена схема работы на примере бочки с водой.

Этот элемент на схеме включается в обратном направлении. Т.е. плюс к минусу, а минус к плюсу. Если его включить в прямом направлении, то он будет работать как обыкновенный диод.

На рисунке выше представлена вольт-амперная характеристика, обозначение на схеме и его включение.

Проверка мультиметром

Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры. Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность.

Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.

Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.

На рисунке снизу представлена методика проверки мультиметром.

Если диод пробит, то он будет звониться в обе стороны. При этом цешка может показывать незначительное отклонение сопротивления от 0. Если р-n переход находится в обрыве, то независимо от направления включения показания прибора будут отсутствовать.

Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.

Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.

Проверка транзистор-тестером

Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.

Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.

Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.

Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.

Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.

При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.

Схема для проверки

Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:

• Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
• Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
• Вольтметр, можно использовать обыкновенный мультиметр.
• Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.

Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.

Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.

Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.

Приведем характеристики некоторых распространенных отечественных стабилитронов:

• КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
• КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
• КС162а– 6,2 В, корпус из керамики;
• КС175а – 7,5 В, имеет керамический корпус;
• КС433а – 3,3 В, выпускают в металлическом корпусе;
• КС515а – 15 В, корпус из металла;
• КС524г – в керамическом корпусе с напряжением 24 В;
• КС531в – 31 В, керамический корпус;
• КС210б – напряжение стабилизации 10 В, корпус из керамики;
• Д814а – 7-8,5 В, в металлическом корпусе;
• Д818б – 9 В, металлический корпус;
• Д817б – 68 В, в корпусе из металла.

Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.

Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.

Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.

Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).

Примеры из практики

Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.

На рисунке снизу представлена схема приставки и ее подключение к осциллографу.

Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.

Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт. Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.

Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.

Вот мы и рассмотрели основные способы проверки стабилитронов, делитесь случаями из своей практики в комментариях и задавайте вопросы!

Материал взят с сайта: ​https://samelectrik.ru/​​​

Стабилитрон внешне очень сильно похож на диод, но применение его в радиотехнике совсем иное. В большинстве случаев стабилитроны используют для стабилизации напряжения (в слаботочных схемах). Подключаются они параллельно потребителю. В процессе работы, в случае завышенного напряжения, стабилитрон начинает пропускать ток через себя, таким образом, стабилитрон сбрасывает напряжение на схеме. Стабилитроны в своем большинстве не рассчитаны на большие токи, а при сильных токах они очень быстро нагреваются, и в дальнейшем у них возникает тепловой пробой.

Как проверить стабилитрон мультиметром?

Проверка стабилитрона мультиметром производится по аналогии с проверкой диода. Проверяют стабилитрон фактически любым тестером в режиме проверки диода или в режиме омметра.

Исправный стабилитрон всегда должен проводить ток только в одном направлении, собственно как и диод. Для примера выбраны стабилитроны два стабилитрона: Д814А и КС191У, один из них заведомо с дефектом.

Проверка Д814А. В данном случае стабилитрон, как и диод, пропускает ток, лишь в одном направлении.

Проверка КС191У. Этот стабилитрон явно имеет дефект, т.к. он вообще не способен пропускать через себя ток.

О том, как проверить напряжение стабилитрона, подробно читаем тут.

Как проверить стабилитрон мультиметром на плате?

Проверяя стабилитрон на плате необходимо понимать, что другие радиокомпоненты могут сильно влиять на показания мультиметра или другого прибора. Если есть сомнения в проверяемом экземпляре, тогда лучше всего его демонтировать с платы и проверять отдельно.

comments powered by HyperComments

• диод
• проверить

Стабилитрон, который в западной технической литературе больше известен, как диод Зенера (DZ) — ключевой компонент стабилизированного блока питания (БП). Это полупроводниковый диод, благодаря которому на выходе из БП поддерживается стабильный уровень напряжения.

Если в цепи происходит сбой, как правило, первым выходит со строя стабилитрон. Специалисту, обслуживающим блок питания или другой прибор, в состав которого включены стабилитроны, нужно понимать, как проверить стабилитрон мультиметром.

Принцип работы стабилитрона

Стабилитрон — электронный прибор с нелинейной VA-характеристикой. Это специально разработанный высоколегированный диод с PN-переходом. Несмотря на то, что по характеристикам он имеет много общего с диодом, между ними все же имеются существенные различия.

Если стабилитрон поляризован в прямом направлении, то он функционирует, как обычный диод и проводит ток. Когда он смещен в обратном направлении, то он не проводит ток, пока приложенное напряжение ниже напряжения стабилизации. После достижения этого показателя, ток течет от катода к аноду и напряжение DZ поддерживается между его выводами.

При достижении некоторого напряжения, протекает пробой PN-перехода, при этом сопротивление перехода понижается. В результате чего напряжение на DZ постоянно, а ток, проходящий через полупроводник, возрастает. Диод Зенера должен быть спроектирован так, чтобы выдерживать мощность нагрузки, иначе они могут быть заблокированы или даже сгореть.

Принцип работы стабилитрон визуально похожа на работу бочки с водой, оборудованной переливной трубой, которая всегда будет поддерживать воду на одном уровне, сколько ее не заливать в бочку.

Когда нужно проверить стабилитрон

Большинство стабилитронов не разработаны на большой ток. При значительных токовых нагрузках они довольно быстро нагреваются, а при достижении максимума у них появляется тепловой пробой. Разрушающими для них также является превышение предельного показателя обратного напряжения, тепловое или механическое внешнее воздействие. Неисправный DZ нарушает процесс стабилизации напряжения источника питания, что оказывает влияние на функциональность токоприемников подключенных в БП.

Пробой и обрыв достаточно просто можно установить с применением мультиметра.

В первом случае мультиметр, подключенный к стабилитрону в режиме замера сопротивления, демонстрирует самое меньшее сопротивление, ориентировочно 1 Ом. Во втором — мультиметр применяют также в режиме замера сопротивления. Шкала покажет бесконечное сопротивление при любом подключении DZ (в прямом и обратном направлении).

Порядок проверки

Основной тест — это проверка стабилитрона по состоянию его перехода. Для определения напряжения стабилитрона, может быть проведен более полный тест, но для этого требуются некоторые дополнительные устройства в качестве источника БП.

Чтобы диагностировать DZ на работоспособность, мультиметр применяют в режиме замера сопротивления, либо в режиме тестирования диодов. Технология замеров аналогична диодам:

1. К выводам DZ приставляют щупы, и проверяют показания на шкале индикации.
2. Измерения проводят сначала в прямом направление, прикладывая «+» к катоду, а потом в обратном направлении, прикладывая к аноду DZ.
3. В первом случае, прибор определяет бесконечное сопротивление, а во втором — единицы и десятки Ом. Это свидетельствует об исправности DZ.
4. Как и в случае с обычным диодом, при прямой поляризации необходимо считывать низкое сопротивление или обрыв цепи.
5. При обратной поляризации необходимо считывать высокое сопротивление.
6. Диоды с низким сопротивлением или обрывом в обоих тестах закорочены. Диоды с высоким сопротивлением в обоих тестах разомкнуты. Обратное сопротивление между 20 кОм и 200 кОм указывает на поломку, а выше на исправность .
7. Когда в результате замеров сопротивления в обоих направлениях достигает бесконечности, это свидетельствует об обрыве PN-перехода.

Это простейший тест, в котором проверяется только состояние PN-перехода. Он показывает, целостный ли компонент или закорочен. Пользователь ничего не сможет узнать о напряжении стабилитрона, рассеивании или других важных характеристиках.

Важно! Испытание проводится с мультиметром, у которого внутреннее питание ниже, чем напряжение проверяемого стабилитрона. Например, тестер целостности цепи, который прикладывает 6 В к тестируемому компоненту, не подходит для проверки диода Зенера 3.3 В.

Как проверить стабилитрон, не выпаивая из платы

Можно выполнить частичную проверку стабилитрона мультиметром, не выпаивая из схемы, поскольку он электрически связан с другими компонентами платы. В связи с этим, диагностировать его на пробой в таким состоянии невозможно.

Фактически, можно прозвонить DZ мультиметром на плате только по параметру стабильности напряжения питания. Для этого предварительно нужно знать исходное значение напряжения по его марке. После этого включают тестер и соединяют щупы с выводами стабилитрона. Если в ходе измерений получится напряжение, равное или выше паспортного значения напряжения DZ, то стабилитрон исправен.

Важно! При проведении ремонта платы, где размещен диод Зенера, важно принять меры защиты от поражения электротоком. Процедура проверки аналогична, как и для выпаянного стабилитрона.

Как протестировать двусторонний стабилитрон

В бытовых приборах разного назначения часто используют двухсторонние стабилитроны, которые выполнены из 2-х стабилитронов в одном корпусе, направленных навстречу друг другу.

Такой стабилитрон способен одинаково хорошо функционировать, как с импульсным напряжением, так и с переменной полярностью. Выполнение проверки на пробой у этой модели стабилитрона лишена смысла. По этой причине их можно тестировать исключительно на соответствие напряжения .

Частные случаи прозвонки

В некоторых случаях мультиметр, при испытании рабочего диода Зенера в режиме замера сопротивления при обратной полярности, демонстрирует величину, существенно отличающуюся от ожидаемого показателя. Это происходит в том случае, когда внутренний источник электропитания, больше напряжение стабилизации DZ. Это объясняется тем, что он будет снижать свое внутреннее сопротивление до того времени, пока не будет достигнуто напряжения стабилизации. Этот факт требуется учитывать при выполнении тестирования стабилитронов.

Иногда, при прозвонке тестер демонстрирует значительное сопротивление, как при прямом, так и при обратном потенциале. Это может случаться, когда применяется двуханодная конструкция стабилитрона, для которого показатель полярности не имеет существенного значения. Для того, чтобы проверить такой стабилитрон, напряжение должно быть выше стабилизирующего. Одновременно потребуется поменять полярность. Измеряя токи, протекающие через DZ и сопоставляя VA-характеристики тестируемого, определяют его работоспособность.

Видео по теме

В данной статье объясним как проверить диод мультиметром. Полупроводниковый диод, как компонент электронной схемы, довольно часто выходит из строя по различным причинам, например, превышение максимально допустимого прямого тока, обратного напряжения и тому подобное. Различают два вида неисправности диода – пробой и короткое замыкание.

Действие диода, как полупроводникового прибора с p-n переходом, заключается в том, что он пропускает электрический ток только в одном направлении (от анода к катоду), в обратном же направлении (от катода к аноду) ток не течет.

 Зная это свойство диода можно легко проверить его на неисправность при помощи обычного мультиметра.

Как проверить диод мультиметром

Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:

Следует отметить, что при проверке в данном режиме, на мультиметре отображается прямое напряжение, а не сопротивление, когда просто прозванивают диод в режиме сопротивления.

Признаки исправного диода:

• При подключении плюсового щупа (красный) мультиметра к аноду диода, а минусового щупа (черный) к катоду диода на экране мультиметра должна высветиться определенная величина прямого напряжения данного диода. У разных типов диодов прямое напряжение  отличается. Так у германиевых диодов оно составляет  примерно 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольта. Хотя некоторые типы мультиметров могут показывать более низкое значение прямого напряжения в режиме проверки.

• И на оборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.

При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода.

Альтернативный способ проверки исправности диода

В том случае, если у вас мультиметр не снабжен режимом проверки диодов, то проверить диод можно по простой схеме, которая приведена ниже.

При данной проверке, мультимет необходимо перевести в режим измерения постоянного напряжения. При том подключении исправного  диода, как указано на схеме, вольтметр покажет прямое напряжение на диоде. Если теперь выводы диода поменять местами, то он не будет проводить ток, а вольтметр укажет напряжение питания (в данном случае 5 вольт).

Так же можно прозвонить диод и определить его общее состояние путем измерения сопротивления, как в прямом, так и в обратном направлении.

Для этого необходимо перевести мультиметр в режим измерения сопротивления, диапазон до 2 кОм. При подключении диода в прямом направлении (красный к аноду, черный к катоду) измерительный прибор покажет сопротивление несколько сотен Ом, в обратном направлении прибор покажет символ разрыва цепи, что говорит об очень большом сопротивлении.

Как проверить диодный мост

Прежде чем перейти к вопросу проверки диодного моста, вкратце приведем его описание. Диодный мост представляет собой сборку из четырех диодов, соединенных таким образом, что переменное напряжение (AC), подаваемое к двум из четырех выводов диодного моста, переходит в постоянное напряжение (DC) снимаемое с двух других его выводов.



Таким образом, предназначение диодного моста – выпрямление переменного напряжения с целью получения постоянного напряжения.

Диодный (выпрямительный) мост представляет собой четыре выпрямительных диода соединенных по определенной схеме:

Поскольку диодный мост предназначен для выпрямления переменного напряжения (синусоиды), то при первой полуволне переменного напряжения в работе участвуют одна пара диодов:

 а при следующей полуволне работает другая пара выпрямительных диодов:

Проверка диодного моста ничем не отличается от проверки обычного диода. Просто необходимо определиться, к каким выводам подключать мультиметр. Условно пронумеруем выводы выпрямителя от 1 до 4:



Отсюда следует, что для проверки диодного моста нам достаточно прозвонить 4 диода:

• 1-й: выводы 1 – 2;
• 2-й: выводы 2 – 3;
• 3-й: выводы 1 – 4;
• 4-й: выводы 4 – 3;

При проверке, необходимо руководствоваться на показания мультиметра, как и при проверке обычных диодов.

Часто у мастеров возникает необходимость проверить на исправность такой радиоэлемент, как полупроводниковый диод. Его назначение состоит в том, чтобы пропускать ток при его протекании в одном направлении (от анода к катоду) и не пропускать при протекании его в обратном направлении (от катода к аноду). Это свойство объясняет само название полупроводник. В этом и состоит суть проверки диода: он должен выполнять заданные функции так, как требуется в схеме.

Пороговое значение напряжения

Одна из основных характеристик полупроводниковых элементов — пороговое значение напряжения, то есть значение прикладываемого напряжения к элементу в прямом включении, при котором через него начинает протекать ток. Для разных типов диодов это напряжение имеет разные диапазоны значений. Для германиевых этот диапазон составляет от 0,3 до 0,7 вольта, для кремниевых — от 0,7 до 1,0 вольта. По этому значению судят об исправности полупроводникового диода.

Основные неисправности полупроводников

Диоды могут выходить из строя по разным причинам. Наиболее распространенные из них: протекание повышенного тока через схему, превышение максимального значения обратного напряжения и другие (например, тепловое или механическое воздействие). Основные неисправности этих полупроводников — пробой и обрыв. Обе неисправности можно выявить с помощью мультиметра. При пробое подключенный к элементу мультиметр в режиме измерения сопротивления показывает минимальное сопротивление порядка единиц Ом. При обрыве измерительный прибор в том же режиме покажет бесконечное сопротивление как при прямом, так и при обратном подключении.

Проверка измерителем

Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:

• Основной способ проверки — с помощью мультиметра. Встроенная в измеритель проверка. Большинство мультиметров имеют режим прозвонки p-n перехода. Этот режим обычно обозначен значком диода на их передней панели. Чтобы прозвонить мультиметром диод, установите ручку регулятора вашего измерительного прибора на обозначение диода либо нажмите кнопку с этим обозначением на передней панели прибора. Далее подключите красный измерительный щуп к аноду проверяемого элемента, а черный щуп — к катоду. Узнать, какой из выводов анод, а какой катод, можно в интернете, прочитав описание на используемый вами диод. В описаниях обычно указывается маркировка. При подключении описанным способом мультиметр должен показать пороговое прямое напряжение тестируемого диода. Если элемент неисправен, то прибор покажет ноль или сильно отличающееся от порогового показание. При обратном подключении (черный щуп мультиметра к аноду, красный щуп — к катоду) мультиметр должен показать нулевое напряжение.
• Вам нужно прозвонить диод, если ваш мультиметр не поддерживает режим проверки полупроводниковых приборов. Соберите простую схему. Соедините последовательно источник питания постоянного тока номинальным напряжением 5 вольт, резистор сопротивлением 100 Ом и проверяемый полупроводник. Катод соедините с минусом источника питания, а анод — с резистором. Далее переключите мультиметр в режим определения постоянного напряжения. Красный щуп мультиметра соедините с анодом тестируемого диода, а черный щуп — с катодом. При исправности элемента измеритель покажет пороговое прямое напряжение на нем.
• Проверка диода в случае отсутствия у мультиметра режима прозвонки полупроводников. Выберите на мультиметре режим измерения сопротивления, диапазон измеряемого сопротивления до 2 кОм. Подсоедините красный щуп прибора к аноду, черный щуп к катоду элемента. При этом измерительный прибор должен показать сопротивление порядка сотен Ом. Если подсоединить мультиметр к полупроводнику наоборот (черный щуп к аноду, красный — к катоду), то он должен показать бесконечное сопротивление или разрыв цепи. Если выдаются другие показания, значит, элемент неисправен.

Диагностика исправности стабилитрона

Стабилитроном называется полупроводниковый элемент, стабилизирующий напряжение в довольно узком диапазоне. При этом через него могут протекать разные токи как большие, так и маленькие. Диапазон стабилизации стабилитрона по напряжению обычно ограничен сотней милливольт. Конструктивно стабилитрон представляет собой диод, и в прямом включении он так и работает. Стабилизацию напряжения он производит при подаче на него напряжения в обратном включении. Проверить исправность стабилитрона мультиметром можно точно так же, как и исправность обычного диода.

Замер напряжения стабилизации

Необходимо собрать небольшую схему. Для этого нужно последовательно соединить регулируемый источник питания (он должен показывать напряжение и ток через нагрузку), токоограничивающее сопротивление (номиналом от одного до 10 кОм, мощность рассеивания зависит от напряжения стабилизации, но берите не менее 0,125 Вт) и стабилитрон. Катод стабилитрона подключается к плюсу источника питания, анод соединяется с токоограничивающим резистором. Далее выполните следующие действия:

1. Подключите мультиметр к стабилитрону (красный щуп к катоду, черный к аноду), переключите его в режим определения постоянного напряжения и выберите диапазон измерения до 200 В.
2. На источнике питания установите минимальное напряжение.
3. Включите источник питания и постепенно увеличивайте уровень напряжения на нем.
4. Как только увидите, что начал протекать ток через схему, прекратите регулировку источника питания и отследите на мультиметре напряжение стабилизации стабилитрона.

Тестирование диода без выпаивания

При проверке элементов внутри схем возникают некоторые трудности с определением их характеристик, так как измерительный прибор тестирует все части схемы, включенные между его измерительными щупами. Таким образом, нужно исключить возможные варианты протекания тока в схеме, в которую установлен нужный элемент. Самый простой вариант — выпаять один из выводов нужного вам для проверки диода. Тогда результаты измерения будут достоверными. После проведения выпаивания одного из выводов элемента можно проверить его любым из перечисленных выше способов.

Если выпаять один из выводов проблематично, отключите источник питания схемы и попробуйте проверить диод, не выпаивая его. При этом в схеме не должно быть элементов, шунтирующих проверяемый элемент. Результаты проверки также должны быть достоверны.

Так как диоды имеют такие же технические характеристики, как и стабилитроны, кроме участков с пробоем, механизм проверки их состояния работоспособности одинаков.  Соответственно, чтобы проверить любой стабилитрон, необходимо знать метод проверки обычного диода или любой из его разновидностей. Для проверки потребуется цифровой мультиметр, который должен быть переведен  в режим прозвонки или сопротивления.

Это манипуляция осуществляется переключением в диапазон Ом. К выводам, затем присоединяются радиодетали, которые проверяются на работоспособность. Существует определенный порядок действий, который не займет много времени. Проверить состояние можно всего за несколько минут. Чтобы узнать состояние стабилитрона, мультиметр должен быть переведен в режим сопротивления, измеряемое в кОм. В статье содержится подробная инструкция, а также по этой теме содержится два видеоролика и одна статья.

Проверяем выпрямительный диод и стабилитрон

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии. Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.

Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене. Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля. Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему. Обозначения:

• БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
• R – токоограничительное сопротивление;
• VT – тестируемый стабилитрон или лавинный диод.

Принцип проверки следующий:

• производим сборку схемы;
• устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;
• включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
• подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция. Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов. Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно.

Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мультиметра с функцией измерения емкости верки конденсаторов, например UT151B). Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости). Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ. Это значение мы будем вычитать от показания прибора.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения.

Проверка супрессора (TVS-диода)

Защитный диод, он же ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:

Увеличение входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера). Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.

Тестирование высоковольтных диодов

Проверить высоковольтный диод СВЧ печи тем же способом, что и обычный, не получится, в виду его особенностей. Для тестирования этого элемента, понадобится собрать схему (показанную на рисунке ниже), подключенную к блоку питания 40-45 вольт.

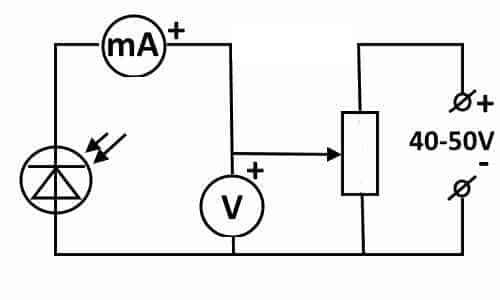

Напряжения 40-45 вольт будет достаточно для поверки большинства элементов данного типа, методика тестирования – как у обычных диодов. Величина сопротивления R должна быть в пределах от 2кОм до 3,6кОм.

Диоды туннельного и обращенного типа

Учитывая, что ток, протекающий через диод, зависит от напряжения, приложенного к нему, тестирование заключается в анализе этой зависимости. Для этого потребуется собрать схему, например, такую, как показана на рисунке.

Перечень элементов:

• VD – тестируемый диод туннельного типа;
• Uп – любой гальванический источник питания, у которого ток разряда около 50 мА;
• Сопротивления: R1 – 12Ω, R2 – 22Ω, R3 – 600Ω.

Диапазон измерений, выставленный на мультиметре,не должен быть меньше тока максимума диода, этот параметр указан в даташит (datasheet) радиоэлемента.

Алгоритм тестирования:

• устанавливается максимальное значение на переменном резисторе R3;
• подключается тестируемый элемент, с соблюдением указанной на схеме полярности;
• уменьшая величину R3, наблюдаем за показаниями измерительного прибора.

Если элемент исправен, в процессе измерения прибор покажет увеличение тока до I max диода, после чего последует резкое уменьшение этой величины. При дальнейшем повышении напряжения ток уменьшится до I min , после чего снова начнет расти.

Тестирование без выпайки

Как показывает практика, протестировать диод не выпаивая, когда он находится на плате, как и другие радиодетали (например, транзистор, конденсатор, тиристор и т.д.), не всегда удается. Это связано с тем, что элементы в цепи могут давать погрешность. Поэтому перед тем, как проверить диод, его необходимо выпаять. Стабилитрон относится к электронным приборам с нелинейной вольт-амперной характеристикой. Его свойства характерны обычному диоду. Но есть и существенное различие между ним и диодом. Для проверки исправности стабилитрона можно использовать много различных лабораторных приборов и стендов. На практике, для ремонта электронной начинки, радиолюбители используют мультиметры или тестеры со стрелочной шкалой индикации. Чтобы выявить неисправность стабилитрона своими руками нужно хорошо знать его характеристики и уметь пользоваться мультиметром.

Как проверить стабилитрон этим прибором, не прибегая к сложным и длительным лабораторным экспериментам, можно рассмотреть на примере. Его работа основана на нелинейной вольт-амперной характеристике p-n перехода. Отличие от диодов и светодиодов заключается в наличии на вольт-амперной характеристике зоны пробоя. Она показывает, что при возрастании тока в нагрузке напряжение остается практически неизменным. Это свойство называют стабилизационным, а электронный элемент получил название стабилитрон. Устройства, где они применяются, называются стабилизаторы. Стабилитроны изготавливаются, в основном, в стеклянном или металлическом корпусе. Они бывают низковольтными и высоковольтными. Чтобы убедиться в исправности элемента его проверяют мультиметром.

Порядок проверки

Чтобы проверить деталь на исправность, мультиметр используют в режиме измерения сопротивления или в режиме проверки диодов. Тестером или мультиметром стабилитроны прозваниваются точно также как и диоды. К выводам стабилитрона прикладывают щупы и считывают показания со шкалы индикации. Измерения должны проводиться в прямом и обратном направлении, то есть сначала прикладываем плюс мультиметра к катоду, а затем к аноду стабилитрона. Прибор должен показать в первом случае бесконечное сопротивление, а во втором случае покажет единицы или десятки Ом.

Такие показатели говорят об исправности стабилитрона. Если измерение сопротивления показывают в обоих направлениях бесконечность, то это говорит об обрыве p-n перехода и неисправности. Бывает так, что при прозвонке стабилитрона мультиметр показывает в обоих направлениях десятки или сотни Ом. В этом случае создается впечатление, что стабилитрон пробит. Именно такой вывод можно было бы сделать, если бы это был обычный диод. Но в случае стабилитрона такой вывод неверен, он, скорее всего, исправен. Объясняется это наличием напряжения пробоя. В таблице ниже представлен полный перечень стабилитронов по напряжению стабилизации:

[stextbox id=’info’]При прикладывании щупов мультиметра к выводам стабилитрона прикладывается напряжение внутреннего источника питания мультиметра. Если напряжение источника питания выше значения напряжения пробоя, то шкала индикации покажет сопротивление десятков или сотен Ом. Если мультиметр имеет источник питания напряжением, например, 9 Вольт, то все проверяемые стабилитроны с напряжением стабилизации меньше 9 Вольт при измерении будут показывать пробой.[/stextbox]

Поэлементное описание проверки имеет вид:

• на приборе выбирается режим измерения сопротивления;
• щупы тестера подключаются к выводам детали;
• оцениваются показания прибора, высвечиваемые на дисплее.

Когда собственный источник питания мультиметра подключен плюсовым щупом к аноду, то на дисплее можно зафиксировать показания сопротивления от нескольких долей Ома до его единиц. После замены местами измерительных щупов при исправном элементе получают бесконечно большое сопротивление. Помня о том, что стабилитрон ведёт себя, как простой диод, устанавливают интервал измерений в кОм. В этом случае сопротивление исправной радиодетали доходит до сотен кОм.

Информация. Показания, выданные на дисплей тестером, часто вводят в заблуждение проводящего измерения. Одинаково высокое сопротивление при различных подключениях щупов не всегда означает пробой элемента. Поданное для измерений напряжение внутреннего источника может превысить номинальное напряжения пробоя, тогда полученные результаты будут ложными.

Тестирование светодиодов

Проверка светодиодов практически ничем не отличается от тестирования выпрямительных диодов. Как это делать, было описано выше. Светодиодную ленту (точнее ее smd элементы), инфракрасный светодиод, а также лазерный, проверяем по той же методике. К сожалению, мощный радиоэлемент данной группы, у которого повышенное рабочее напряжение, проверить указанным способом не получится. В этом случае дополнительно понадобится стабилизированный источник питания. Алгоритм тестирования следующий:

• собираем схему, как показано на рисунке. На блоки питания выставляется рабочее напряжение светодиода (указано в даташит). Диапазон измерения на мультиметре должен быть до 10 А. Заметим, что можно использовать зарядное устройство в качестве БП, но тогда необходимо добавить токоограничивающие сопротивление;

Измерение номинального тока на светодиоде:

• измеряем номинальный ток и выключаем блок питания;
• устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 20 В, и подключаем прибор параллельно тестируемому элементу;
• включаем блок питания и снимаем параметры рабочего напряжения;
• сравниваем полученные данные с указанными в даташит, и на основании этого анализа определяем работоспособность светодиода.

Как проверить стабилитрон мультиметром на плате

При ремонте платы, где расположен стабилитрон необходимо предусмотреть меры защиты от поражения электрическим током. Порядок действий при проверке электронного устройства такой же, как и при проверке выпаянного стабилитрона. Но нужно учесть, что остальные радиоэлементы, расположенные в схеме на плате, могут сильно изменить показания. Если остаются сомнения в правильности интерпретации результатов проверки, то стабилитрон демонтируют из платы и проверяют его без влияния остальных компонентов схемы. Нужно отметить, что исправность элемента нельзя гарантировать со стопроцентной уверенностью при проверке его мультиметром. Ее можно гарантировать в том случае, если поместить его в схему и включить электронное устройство с этой схемой. Если устройство будет работать, то это означает, что элемент исправен.

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком – неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами – красным и черным .

1. Первый используется непосредственно для измерений, также иногда называется потенциальным,
2. Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Т олько в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером. Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”. Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод – к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ . Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором – он перегорел либо же находится в обрыве. Такие электронные элементы являются неисправными и это легко проверить тестером.

Как проверять светодиод

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться . Разумеется, это позволит окончательно убедиться в том, что он в порядке. Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение – сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока. К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры.

Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра. Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Материал в тему: все о тепловом реле.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом . И аналогично алгоритму действий с диодами:

• Если ток пропускается в обе стороны это называется пробивом,
• Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно . Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания . Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

Заключение

И не ищите мультиметр со стабилитронометром. Но понятно, что проверять надо. Более того, надо тестировать даже исправный компонент на предмет параметра фактического напряжения стабилизации. Истина прописная. Вот только как, чтобы не собирать отдельного прибора и не использовать одну из существующих методик, занимающих, пусть и не очень, но относительно продолжительное время, причём не только по времени проведения проверки, но и по подготовки к ней. Но прав оказался один известный юморист, утверждающий, что на всём постсоветском пространстве проблем с «соображалкой» у народа нет.

В данной статье представлены все возможности и порядок действий при проверки различных диодов и стабилитрона. Более подробно об этом устройстве можно узнать, прочитав статью Инструкция по проверке стабилитронов. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.obinstrumente.ru

www.mupbv.ru

www.instanko.ru

Предыдущая

ПрактикаКак проверить диод мультиметром?

Следующая

ПрактикаПроверка светодиода тестером

В этой статье предлагаю новичкам разобраться с вопросом – как можно достаточно простым способом проверять стабилитроны (которые также называются диодами Зенера) на их напряжение стабилизации, а также на пригодность (наличие пробоя). Напомню, что стабилитрон представляет собой обычный полупроводник, у которого есть некоторое свое стабильное напряжение, что присутствует между катодом и анодом, при обратном включении его к источнику постоянного напряжения.

Если взять самый обычный диод, то при обратном включении между анодом и катодом будет величина постоянного напряжения равная напряжению источника этого питания. При таком подключении диод подобен обычному диэлектрику, который через себя не пропускает ток (точнее ток есть, называемый током утечки, но он очень мал).

И это при условии, что данный диод рассчитан на обратное напряжение больше, чем на него подается. В противном случае (если подаваемое напряжение будет больше того, на какое рассчитан диод) этот диод просто пробьется, выйдя из строя. При этом, скорее всего, он либо начнет электрический ток проводить в обе стороны, как обычный проводник, либо станет диэлектриком, ток проводить уже вовсе не будет.

У стабилитрона же, в отличие от обычного диода, имеется более низкое обратное напряжение, при котором этот стабилитрон пробивается. И этот пробой не выводит стабилитрон из строя, а напряжение на нем стабилизируется на определенном уровне.
У разных стабилитронов это напряжение стабилизации может отличаться, и оно соответствует конкретной маркировке этих стабилитронов. Естественно, когда у стабилитрона возникает пробой, то через него начинает течь ток. И чем больше мы будем подавать напряжение на этот стабилитрон, тем больше будет сила тока, протекающая через него. Напряжение же будет меняться очень незначительно.

При прямом же включении, что у обычного диода, что у стабилитрона, будет происходить практически одно и тоже. А именно, до напряжения где-то 0,6 вольт полупроводник будет закрыт. Но, как только подаваемое напряжение превысит это значение, то через полупроводник начнет течь ток. Чем больше ток будет протекать через полупроводник, тем больше будет падение напряжения на нем, в пределах где-то от 0,6 до 1,2 вольта.

К примеру, у диодов Шоттки падение напряжения при прямом включении имеет минимальное значение – от 0,2 В. Если при проверке, хоть диода, хоть стабилитрона, при прямом включении мы не увидим этого падения напряжения (0,6 В), то скорей всего диод пробит и уже не пригоден к работе.

Ну и теперь ближе к теме о простом способе проверки стабилитронов на их целостность и напряжение стабилизации. Тут все просто. Нам нужен обычный источник постоянного напряжения, у которого это самое напряжение должно быть больше напряжения стабилизации проверяемого стабилитрона. Иначе при более низком напряжении стабилитрон просто не пробьется и не выйдет на свой рабочий номинальный режим стабилизации. Мощность используемого блока питания может быть маленькой, поскольку в режиме стабилизации стабилитрон через себя пропускает незначительные токи (до 100 мА).

Если Вы планируете таким способом проверять стабилитроны с достаточно большим напряжением стабилизации, то и блок питания нужен с соответствующей величиной постоянного напряжения. Хотя не всегда под рукой можно найти такие БП с относительно большим выходным напряжением. Простым выходом из такой ситуации будет использования дешевого DC-DC модуля, повышающего напряжение.

На вход этого модуля можно подавать любое стандартное напряжение, ну а на его выходе уже можно получать более высокое напряжение. Причем, как я заметил ранее, сила тока при проверке будет крайне незначительна (около 1-20 мА).

Кроме блока питания нам еще понадобится обычный вольтметр постоянного тока, которым мы и будем оценивать величину напряжения стабилизации диода Зенера (стабилитрона).

Кроме блока питания нам еще понадобится обычный вольтметр постоянного тока, которым мы и будем оценивать величину напряжения стабилизации диода Зенера (стабилитрона). Подойдет абсолютно любой вольтметр, лишь он мог показывать постоянное напряжение от 0 до 50 и более. Подойдет самый простой мультиметр.

Также для проверки стабилитрона на еще понадобиться постоянный резистор с сопротивлением где-то около 2 килоом, хотя можно от 1 кОм до 10 кОм. Роль этого сопротивления очень простая. Он ограничивает силу тока, который будет протекать через проверяемый стабилитрон, что защитит полупроводник (проверяемый стабилитрон) от выхода из строя из-за теплового пробоя. Это сопротивление ограничивать силу тока при любых типах стабилитрона, тем самым обезопасит процесс измерения и проверки. По мощности подойдет самый обычный резистор на 0,125 Вт.

Вот сама схема, которая и позволяет делать проверку стабилитронов:

Тут все просто. Плюс блока питания подключается через резистор к катоду стабилитрона, что соответствует обратному включению, а минус БП подается на анод проверяемого полупроводника. Щупы вольтметра прикладываются параллельно стабилитрону. На экране вольтметра мы увидим то самое напряжение стабилизации, на которое и рассчитан данный стабилитрон. Когда же мы перевернем стабилитрон и подсоединяем его прямым включением, то есть плюс БП к аноду полупроводника, а минус БП к катоду стабилитрона, то на вольтметре мы должны увидеть значение около 0,6 вольт, что говорит о полной работоспособности этого компонента. Прямым включением, этим способом, можно проверять и обычные диоды. При обратном подключении диода вольтметр должен показывать напряжение блока питания, поскольку диод будет полностью закрыт.

Если у Вас нет под рукой блока питания на нужное напряжение, допустим 50 вольт. А также нет возможности приобрести модуль, повышающий постоянное напряжение. То с этой ситуации легко выйти таким образом. Чтобы получить высокое напряжение даже от одной батарейки на 1,5 вольт, можно воспользоваться обычной катушкой (витков так на 100 и более), намотанной на куске феррита. Либо взять обычное маломощное реле и воспользоваться его катушкой. При кратковременной подаче напряжения от батарейки на эту катушку на ее выводах будет возникать ЭДС самоиндукции, которая в разы может превышать напряжение батарейки. Добавив простой диод и конденсатор вы легко получите самодельный увеличитель постоянного напряжения.

При проверке стабилитронов нужно будет периодически нажимать на кнопку B1 этой схемы. При этом на конденсаторе C1 у нас будет напряжение около 50, а то и более вольт (при использовании катушки реле). Чем больше витков будет на катушке, тем и напряжение на выходе будет больше!

Ссылка на эту статью в Дзене — https://dzen.ru/a/Y8JXoIRssWAjRl7-

---
